Trong kỷ nguyên hạ tầng bền vững, tiêu chuẩn ống cống bê tông ly tâm đóng vai trò xương sống cho các hệ thống thoát nước đô thị và khu công nghiệp. Việc áp dụng đúng kỹ thuật đúc ly tâm kết hợp với cấp phối bê tông cường độ cao không chỉ đảm bảo khả năng chịu tải mà còn kéo dài tuổi thọ công trình lên trên 50 năm. Tại SANY Việt Nam, chúng tôi hiểu rằng độ chính xác trong từng milimet cốt thép và mác bê tông là cam kết cao nhất về an toàn kết cấu.
Lưu ý: Nội dung dưới đây được biên soạn dựa trên TCVN 9113:2012 và các tiêu chuẩn hiện hành năm 2026. Cấp phối và thông số kỹ thuật cần được kỹ sư kết cấu phê duyệt cho từng dự án cụ thể.
[Hình 1: Kiểm soát chất lượng bê tông ly tâm đòi hỏi sự giám sát chặt chẽ từ đội ngũ kỹ sư có chứng chỉ năng lực hạng 1.
1. Bản chất kỹ thuật của tiêu chuẩn ống cống bê tông ly tâm
Công nghệ đúc ly tâm sử dụng lực quán tính để ép chặt hỗn hợp bê tông vào thành khuôn, giúp loại bỏ bọt khí và nước dư thừa. Kết quả là tạo ra một cấu kiện có mật độ vật chất cực cao, bề mặt nhẵn bóng. Để đạt được tiêu chuẩn ống cống bê tông ly tâm chất lượng HIGHEST, hỗn hợp bê tông phải có độ sụt (slump) cực thấp nhưng vẫn đảm bảo tính linh động khi chịu lực ly tâm vận tốc cao.

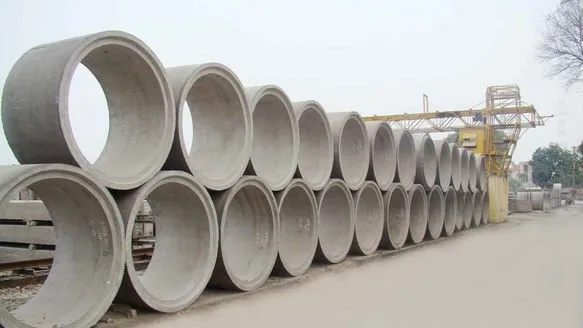

Thông số kỹ thuật tiêu chuẩn ống cống bê tông ly tâm TCVN 9113:2012Hình 2: Sơ đồ chi tiết ống cống bê tông cốt thép thoát nước theo quy chuẩn 2026.
1.1. Phân loại cấp tải trọng theo mục đích sử dụng
Dựa trên chiều sâu lấp đất và tải trọng xe chạy phía trên, tiêu chuẩn ống cống bê tông ly tâm chia làm 3 cấp chính:
- Cấp tải thấp (T): Sử dụng cho vỉa hè hoặc khu vực không có xe tải trọng lớn đi qua.
- Cấp tải tiêu chuẩn (TC): Sử dụng cho đường nội bộ, khu dân cư với lưu lượng xe vừa phải.
- Cấp tải cao (C): Thiết kế đặc biệt cho đường quốc lộ, cảng biển hoặc khu vực chịu ảnh hưởng của xe siêu trường siêu trọng.
1.2. Hình thức liên kết mối nối
Mối nối là điểm yếu kinh điển của hệ thống thoát nước. Tiêu chuẩn ống cống bê tông ly tâm hiện đại ưu tiên sử dụng:
- Kiểu NAD (Âm – Dương): Dùng gioăng cao su định vị bên trong thành ống, đảm bảo kín nước tuyệt đối dù có lún dẹt.
- Kiểu NLG (Lồng ghép): Vòng liên kết mềm đặt ngoài thành, linh hoạt trong chuyển vị ngang.
- Kiểu NĐO (Đai ốp): Mối nối cứng, thường dùng cho các đoạn cống ít biến động địa chất.
2. Yêu cầu vật liệu đầu vào theo tiêu chuẩn 2026
Để sản xuất ống cống đạt mác bê tông M300 hoặc M400 (Rn = 300-400 kG/cm²), nguồn nguyên liệu phải tuân thủ khắt khe các TCVN hiện hành. Việc sử dụng trạm trộn bê tông SANY HZS120 với công nghệ cân điện tử chính xác đến 0.1% là chìa khóa để duy trì sự đồng nhất này.
2.1. Xi măng và Cốt liệu
- Xi măng: Ưu tiên xi măng Poóc lăng bền sun phát (PCSR) theo TCVN 6067:2004 nếu thi công tại vùng đất mặn, phèn. Đối với công trình dân dụng thông thường, PC40 hoặc PCB40 (TCVN 2682:2009) là lựa chọn phổ biến.
- Cốt liệu: Đá dăm 1×2 phải có cường độ nén cao hơn mác bê tông ít nhất 1.5 lần. Cát vàng phải sạch, mô đun độ lớn từ 2.0 đến 3.3.
2.2. Bảng cấp phối bê tông tham khảo (Mác M300)
Tại các nhà máy áp dụng tiêu chuẩn ống cống bê tông ly tâm, đây là tỷ lệ vàng cho 1m³ bê tông:
| Thành phần | Khối lượng (kg) | Tiêu chuẩn kỹ thuật |
|---|---|---|
| Xi măng PC40 | 380 – 410 | TCVN 6260:2009 |
| Cát vàng sạch | 650 – 700 | TCVN 7570:2006 |
| Đá dăm 1×2 | 1150 – 1200 | TCVN 7570:2006 |
| Nước sạch | 165 – 180 | TCVN 4506:2012 |
| Phụ gia giảm nước | 0.8% – 1.2% | Tăng tính công tác |
3. Quy trình kiểm tra ngoại quan và khuyết tật cho phép
Một sản phẩm đạt tiêu chuẩn ống cống bê tông ly tâm không được phép có các lỗi nghiêm trọng ảnh hưởng đến khả năng chống thấm và chịu lực.
- Độ phẳng bề mặt: Không sai lệch quá 5mm. Các lỗ rỗng (nếu có) không được sâu quá 12mm.
- Vết nứt bề mặt: Chỉ chấp nhận các vết nứt do biến dạng mềm với chiều rộng tối đa 0.1mm. Nếu có vết nứt xuyên tâm, ống cống đó bị loại bỏ ngay lập tức để tránh nguy cơ phá hủy kết cấu.
- Lớp bê tông bảo vệ cốt thép: Theo tiêu chuẩn ống cống bê tông ly tâm, lớp bảo vệ tối thiểu phải đạt 12mm. Tại SANY Việt Nam, chúng tôi khuyến nghị duy trì mức 15-20mm để ngăn ngừa oxy hóa thép bên trong (carbonation).
4. Công nghệ sản xuất và tối ưu chi phí vận hành
Việc ứng dụng trạm trộn bê tông SANY cùng hệ thống khuôn đúc ly tâm tự động hóa giúp giảm sai số con người. Sự kết hợp giữa bộ truyền động Putzmeister (Đức) và hệ thống điều khiển thông minh SANY giúp tối ưu hóa tỷ lệ W/C (Nước/Xi măng), từ đó nâng cao mật độ bê tông.
So sánh chi phí: Dù ống cống ly tâm có đơn giá cao hơn cống đúc sẵn thông thường khoảng 15-20%, nhưng chi phí bảo trì/m³ thoát nước giảm tới 40% nhờ khả năng chống mài mòn và xâm thực vượt trội. Đây là lý do các nhà thầu lớn luôn yêu cầu khắt khe về tiêu chuẩn ống cống bê tông ly tâm trong hồ sơ mời thầu.
5. Tài liệu tham khảo và tiêu chuẩn liên quan
Dưới đây là danh mục các tiêu chuẩn bổ trợ mà một kỹ sư xây dựng cần nắm vững khi triển khai hệ thống ống cống và hạ tầng thoát nước:
| Tài liệu tiêu chuẩn | Nội dung chính |
|---|---|
| TCVN 9113:2012 | Tiêu chuẩn ống cống bê tông ly tâm thoát nước |
| TCVN 3105:1993 | Phương pháp lấy mẫu và thử nghiệm bê tông |
| TCVN 4453:1995 | Quy phạm thi công và nghiệm thu kết cấu bê tông |
Để tra cứu chi tiết nội dung TCVN 9113:2012, quý khách có thể tải bản PDF chính thức:
[
Lưu ý: Luôn kiểm tra các phiên bản cập nhật mới nhất từ Bộ Xây dựng.
Các tiêu chuẩn hạ tầng thoát nước liên quan (2025-2026)
Hệ thống thoát nước không chỉ có ống cống, mà còn bao gồm phụ tùng và các vật liệu kết nối đặc thù. Việc tuân thủ tiêu chuẩn ống cống bê tông ly tâm phải đi đôi với các tiêu chuẩn sau:
TCVN 10178:2013 – Lớp lót vữa xi măng cho ống gang dẻo

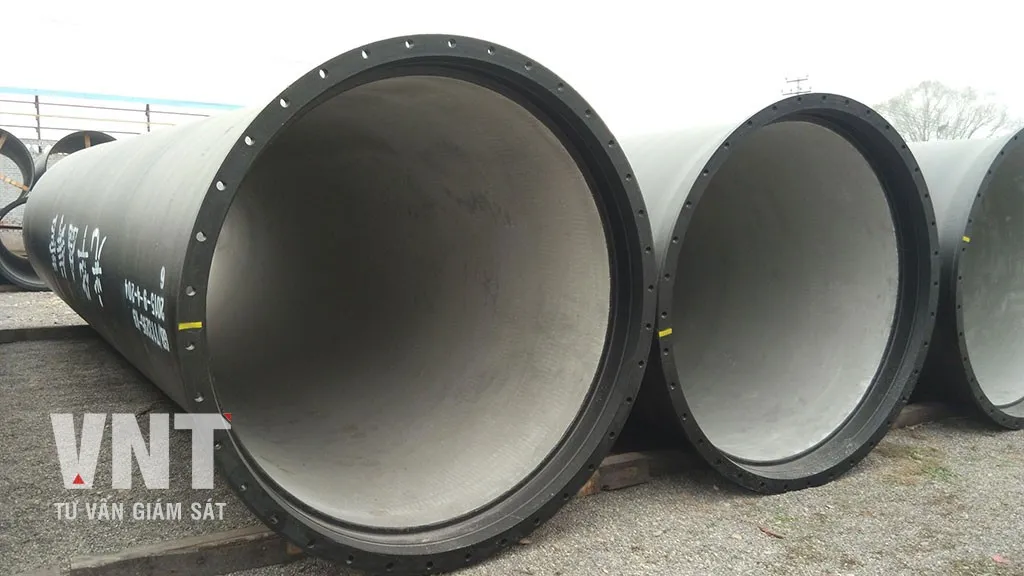

Lớp lót vữa cho ống thoát nướcTiểu chuẩn này quy định về chiều dày nhỏ nhất và tính chất của lớp vữa xi măng bảo vệ bên trong ống dẫn áp suất.
TCVN 10177:2013 – Phụ tùng nối ống gang dẻo công trình nước

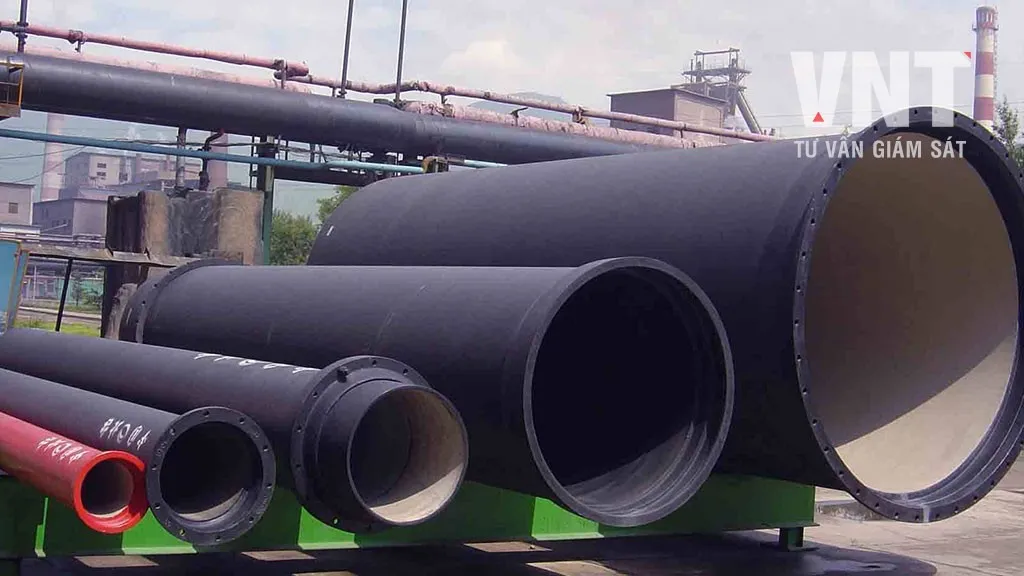

Mối nối ống dẫn nước chuyên dụngYêu cầu kỹ thuật đối với các mối nối linh hoạt, đảm bảo không rò rỉ khi áp suất thay đổi đột ngột.
TCVN 7972:2008 – Thử thủy tĩnh đường ống sau lắp đặt
Thử thủy tĩnh tại hiện trườngSau khi áp dụng tiêu chuẩn ống cống bê tông ly tâm cho sản xuất, bước thử áp tại hiện trường là bắt buộc để nghiệm thu toàn bộ hệ thống.
TCVN 8491-4:2011 – Van cho ống PVC-U thoát nước có áp

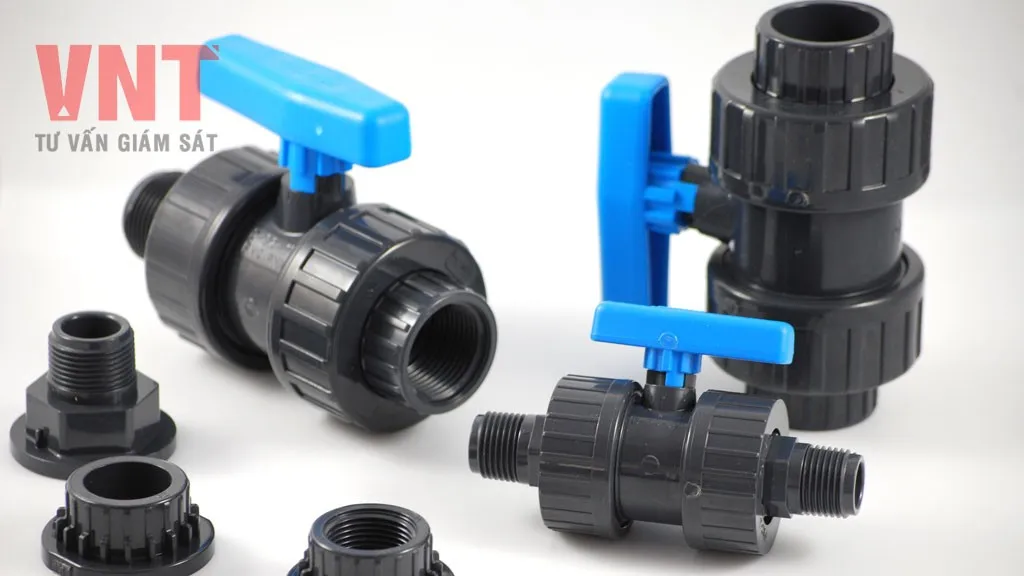

Hệ thống van tiết lưu thoát nướcQuy định đặc tính van nhựa trong hệ thống cống rãnh ngầm đô thị.
TCVN 8491-3:2011 – Phụ tùng ống PVC-U có áp

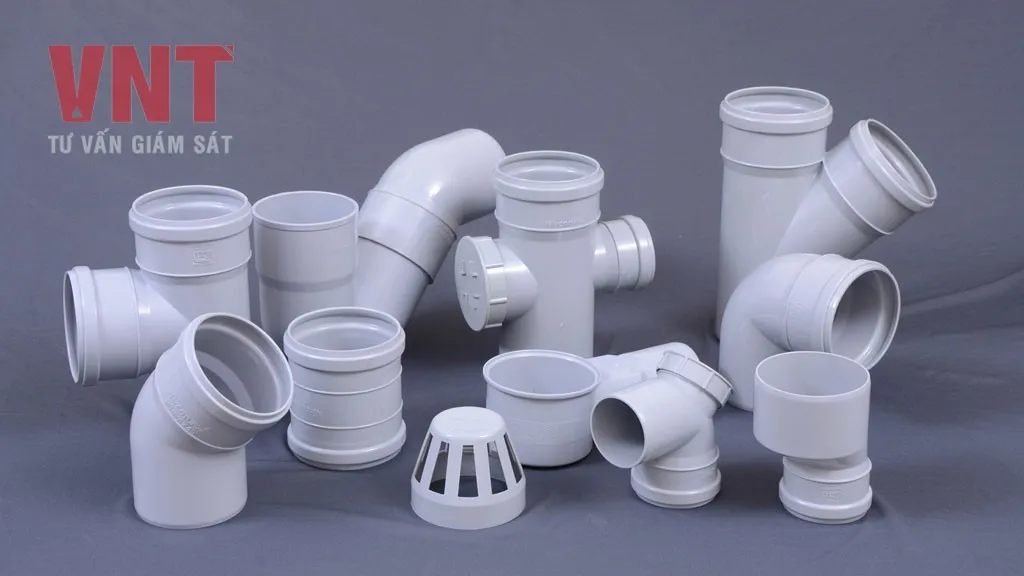

Phụ tùng phụ kiện uPVCSử dụng cho các điểm chuyển hướng trong mạng lưới thoát nước ly tâm.
TCVN 8491-2:2011 – Ống nhựa PVC-U thành đặc có áp

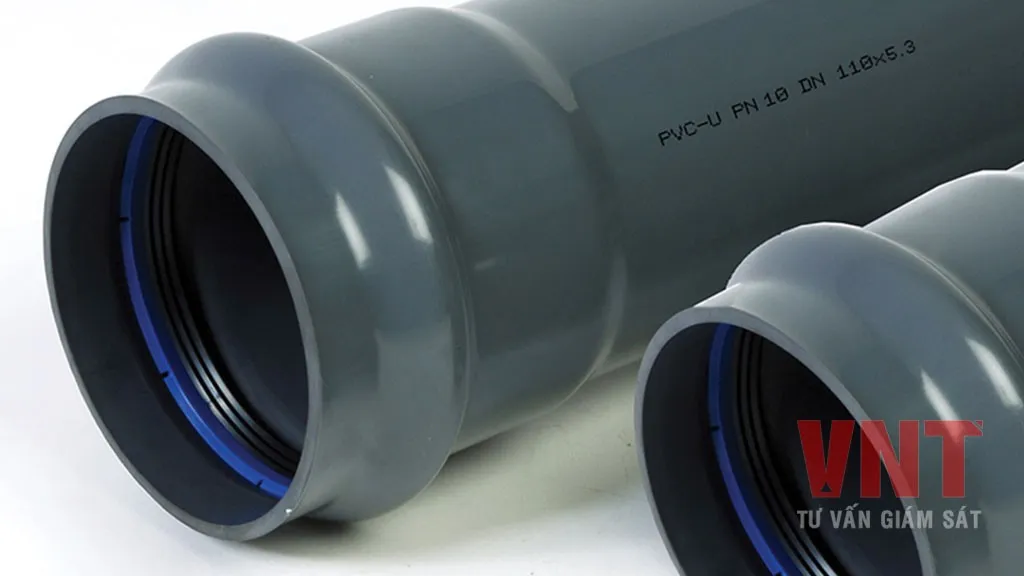

Ống nhựa thành đặc thoát nướcỐng nhựa thường được phối hợp cùng ống bê tông trong các nhánh cấp nước sạch đi kèm.
TCVN 8491-1:2011 – Quy định chung cho ống PVC-U

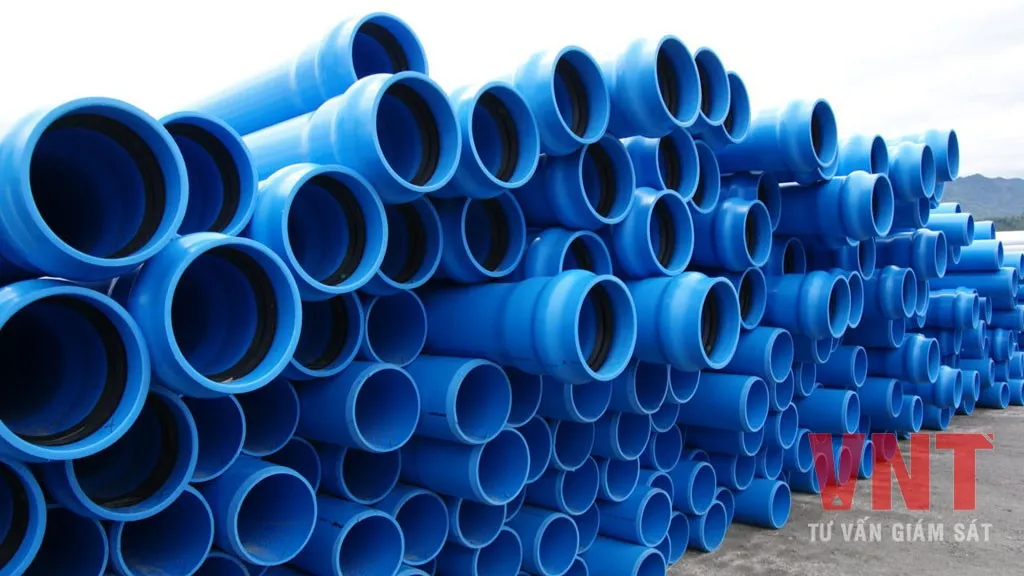

Quy định chung ống nhựa thoát nướcNền tảng kỹ thuật cho việc quản lý hệ thống đường ống ngầm hỗn hợp.
TCVN 6158:1996 – Đường ống dẫn hơi nước và nước nóng

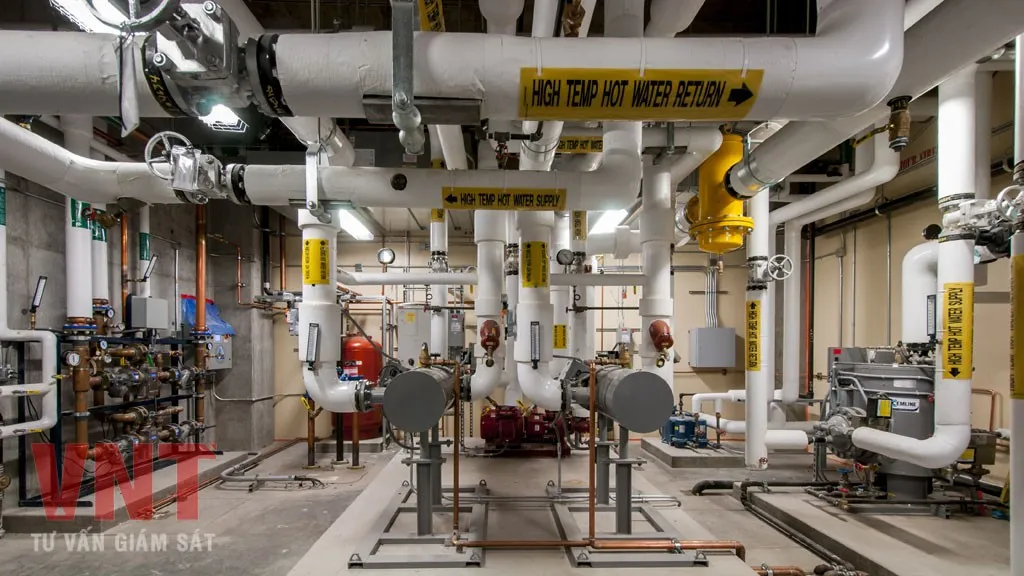

Kiểm tra đường ống hơi nướcCác yêu cầu về áp lực và chịu nhiệt cho các công trình hạ tầng công nghiệp đặc thù.
TCVN 10097-3:2013 – Phụ tùng ống PP dẫn nước nóng

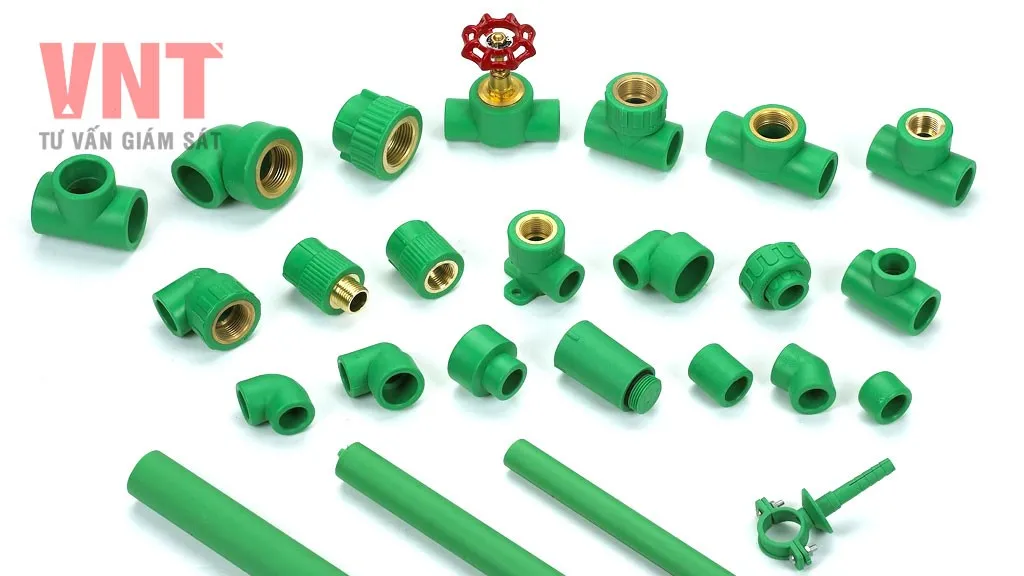

Phụ tùng PP dẫn nướcDùng trong hệ thống thoát nước ly tâm tại các khu xưởng có nhiệt độ xả thải cao.
TCVN 10097-2:2013 – Ống chất dẻo Polypropylen dẫn nước

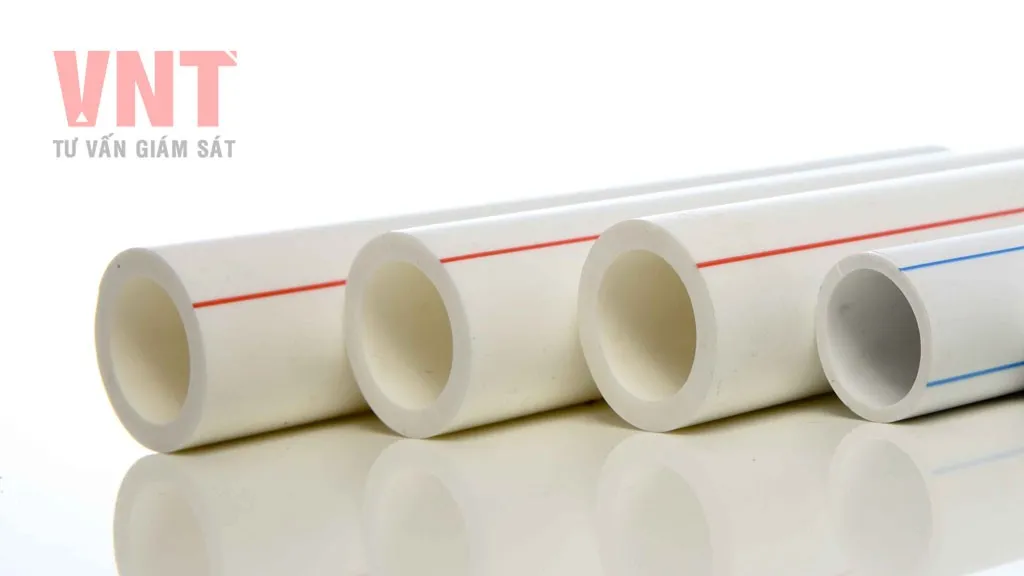

Ống nhựa PP cho tòa nhàThay thế cho bê tông ly tâm ở những vị trí không gian hẹp bên trong tòa nhà.
TCVN 7305-3:2008 – Phụ tùng ống nhựa PE cấp nước sinh hoạt

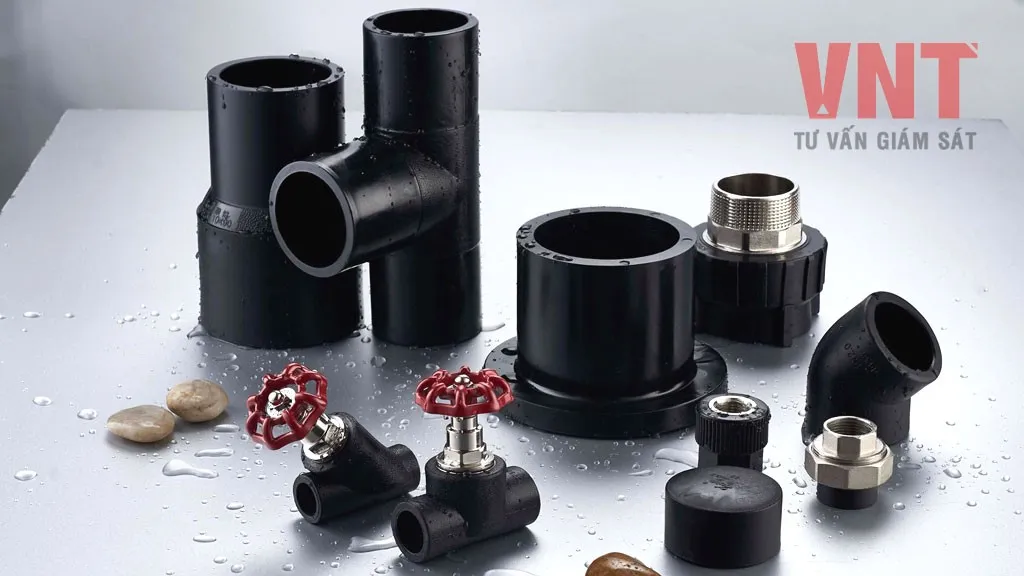

Phụ tùng PE dẫn nước sạchĐảm bảo tính linh hoạt tối đa cho các công trình cấp nước đô thị.
TCVN 7305-2:2008 – Ống nhựa Polyetylen (PE) cấp nước

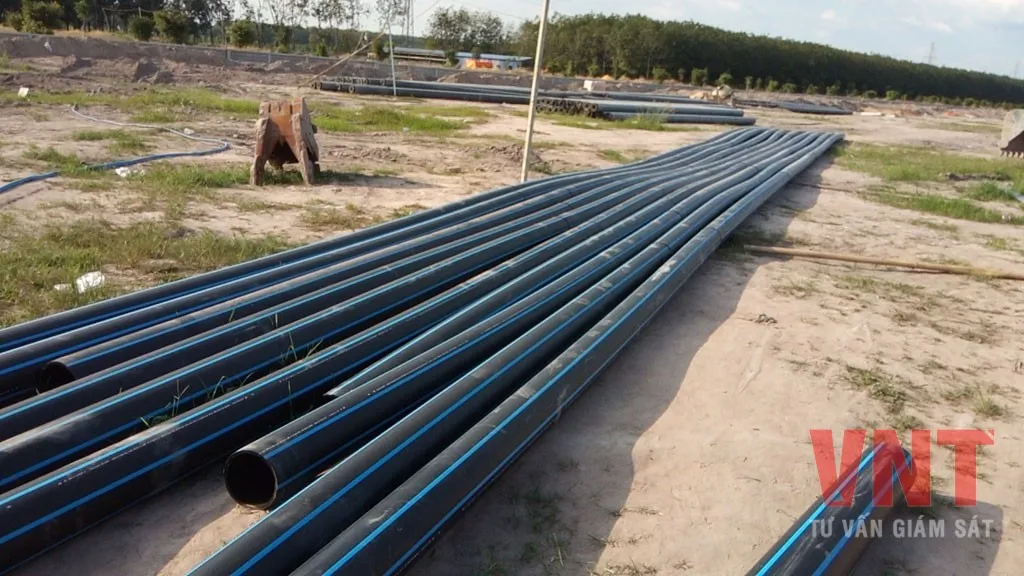

Ống nhựa PE chính hãngSản phẩm phổ biến song hành cùng mạng lưới cống ngầm bê tông.
TCVN 8492:2011 – Ống cuốn xoắn PVC-U cho hệ thống thoát nước
Ống xoắn nhựa kích thước lớnGiải pháp thay thế cống bê tông tại vùng đất yếu nhờ trọng lượng siêu nhẹ.
TCVN 11221:2015 – Ống thép cho thoát nước thải

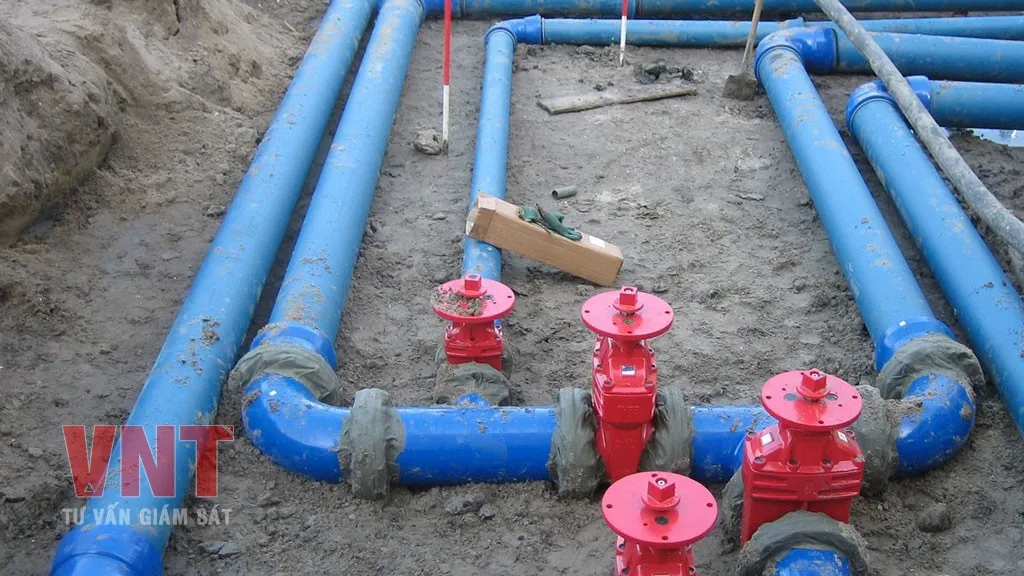

Ống thép chịu áp lực caoDùng cho các vị trí thoát nước cần băng qua đường hoặc địa hình phức tạp.
TCVN 6151-2:2002 – Ống và phụ kiện uPVC cấp nước
Sản xuất ống nhựa uPVCQuy chuẩn cho ống ép đùn không nong đầu, chịu lực tác động tốt.
TCVN 9116:2012 – Cống hộp bê tông cốt thép

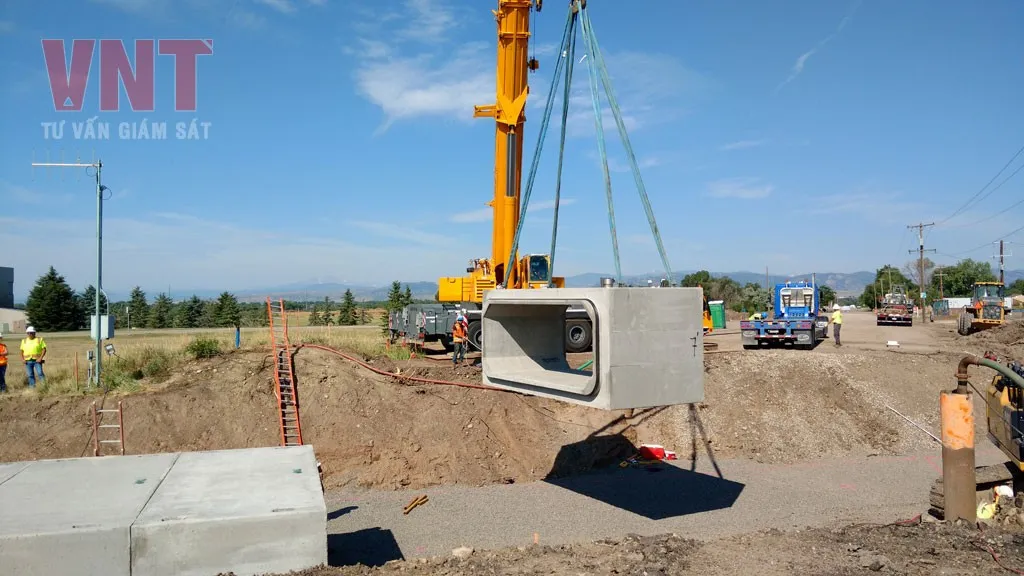

Sản xuất cống hộp đúc sẵnKhác với tiêu chuẩn ống cống bê tông ly tâm, cống hộp thường được sử dụng cho các kênh thoát nước chính có thiết diện lớn.
Tin chuyên mục về kết cấu & Quy chuẩn xây dựng 2026
TCVN 5575:2024 – Thiết kế kết cấu thép

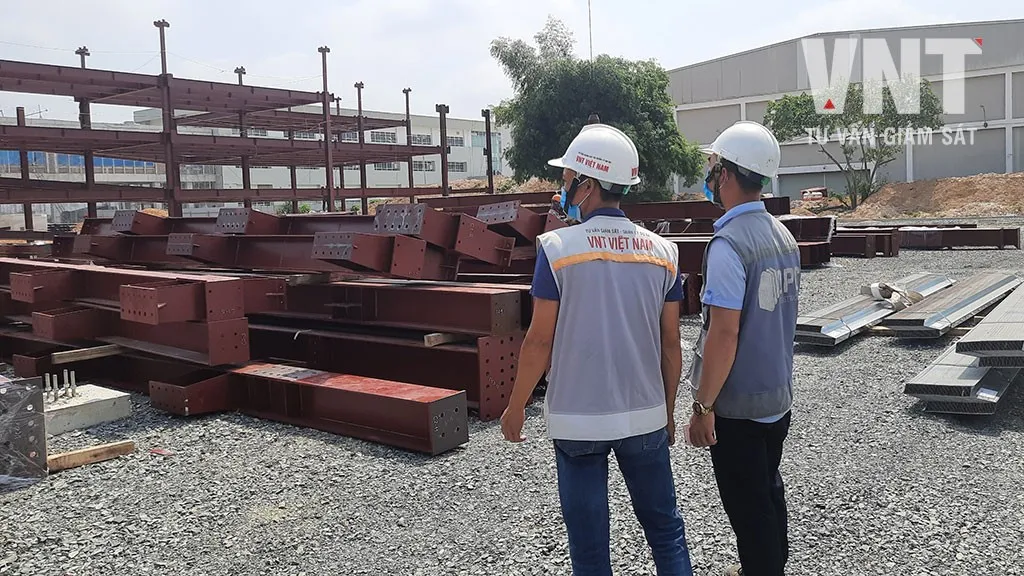

Tính toán kết cấu thép nhịp lớnĐây là tiêu chuẩn cập nhật mới nhất dành cho nhà xưởng và công trình công nghiệp.
QCVN 07:2023/BXD – Hệ thống công trình hạ tầng kỹ thuật

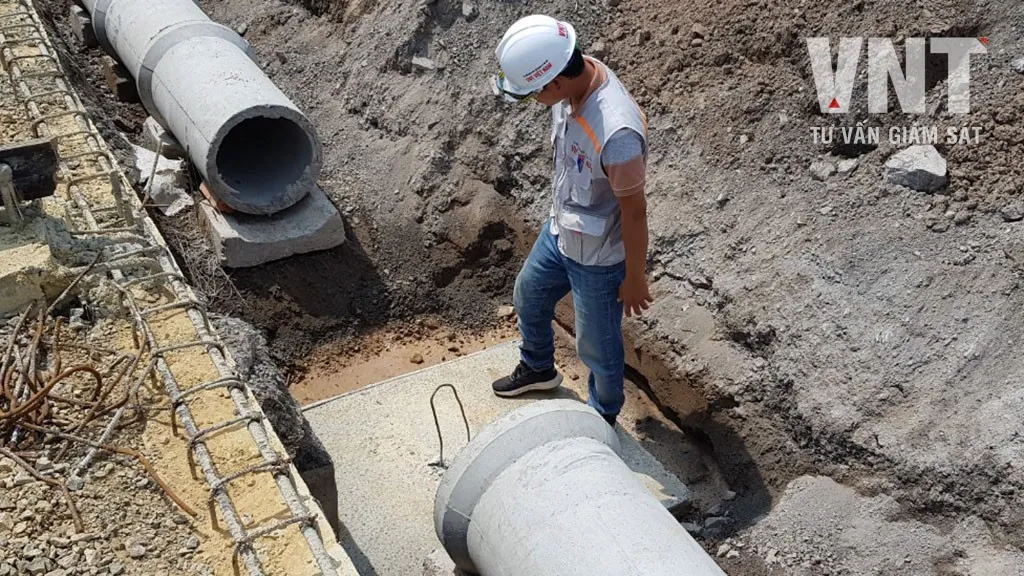

Quy chuẩn hạ tầng quốc giaVăn bản pháp lý cao nhất điều chỉnh việc lắp đặt và quản lý vận hành cống ly tâm.
QCVN 10:2024/BXD – Xây dựng công trình tiếp cận sử dụng
Hạ tầng đảm bảo tiếp cậnHướng dẫn thiết kế hạ tầng vỉa hè, rãnh thoát nước đảm bảo an toàn cho người khuyết tật.
QCVN 16:2023/BXD – Quy chuẩn vật liệu xây dựng

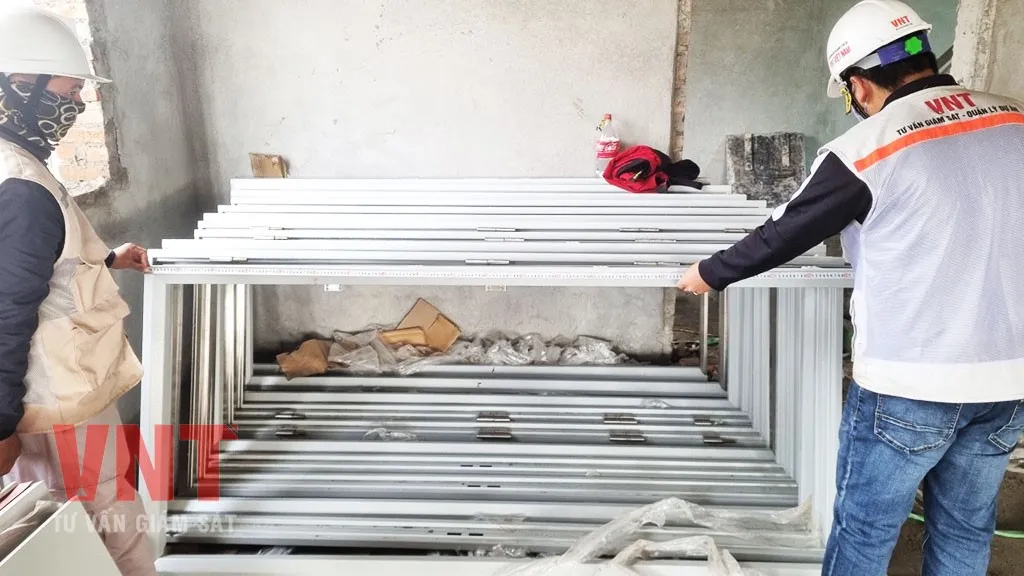

Kiểm soát chất lượng vật liệuQuy định mức giới hạn kỹ thuật cho sản phẩm bê tông ly tâm lưu thông trên thị trường.
QCVN 04:2021/BXD – Quy chuẩn nhà chung cư
Thiết kế hạ tầng nhà chung cưQuy chuẩn về hệ thống thoát nước ly tâm tại các vùng tầng hầm và sân đường chung cư.
QCVN 01:2021/BXD – Quy hoạch xây dựng

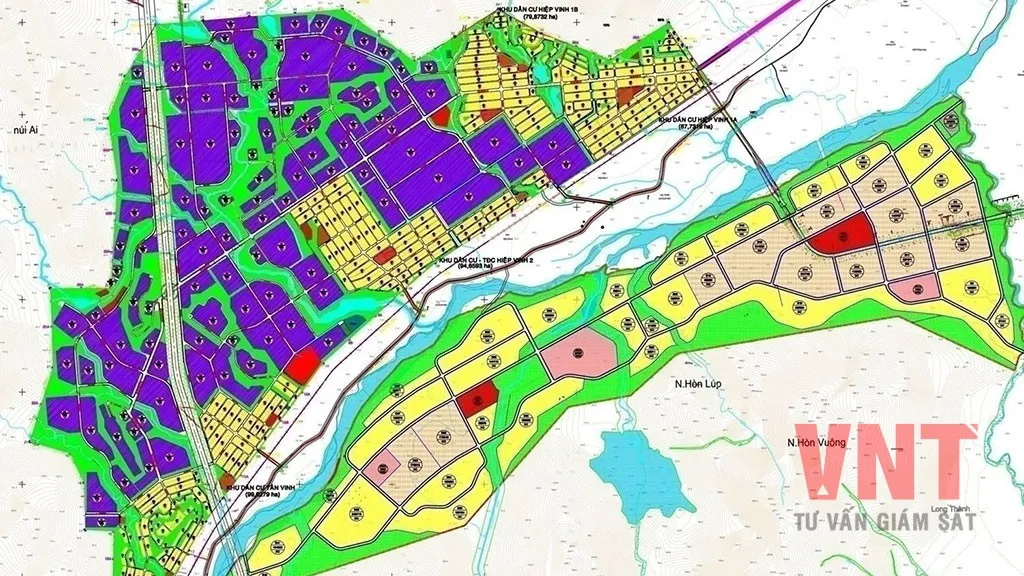

Quy hoạch đô thị và nông thônTiêu chuẩn vàng để xây dựng hệ thống thoát nước ly tâm đồng bộ cho các khu đô thị mới.
TCVN 12869:2020 – Tấm tường bê tông khí chưng áp – Thi công

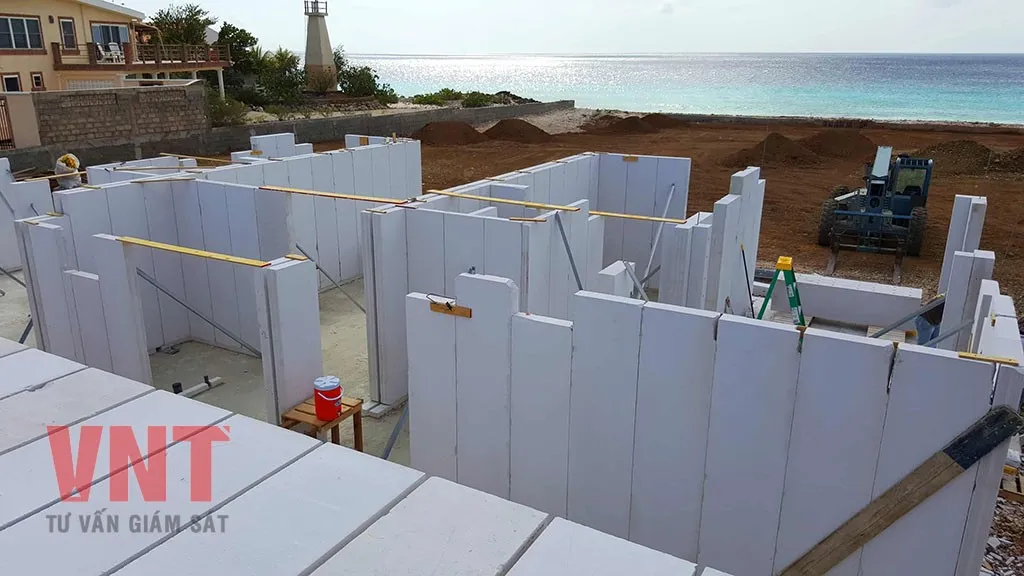

Thi công tấm tường ALCBổ trợ kỹ thuật cho các hạng mục vách ngăn trong trạm bơm và khu xử lý nước thải.
TCVN 12867:2020 – Tấm tường ALC – Yêu cầu kỹ thuật

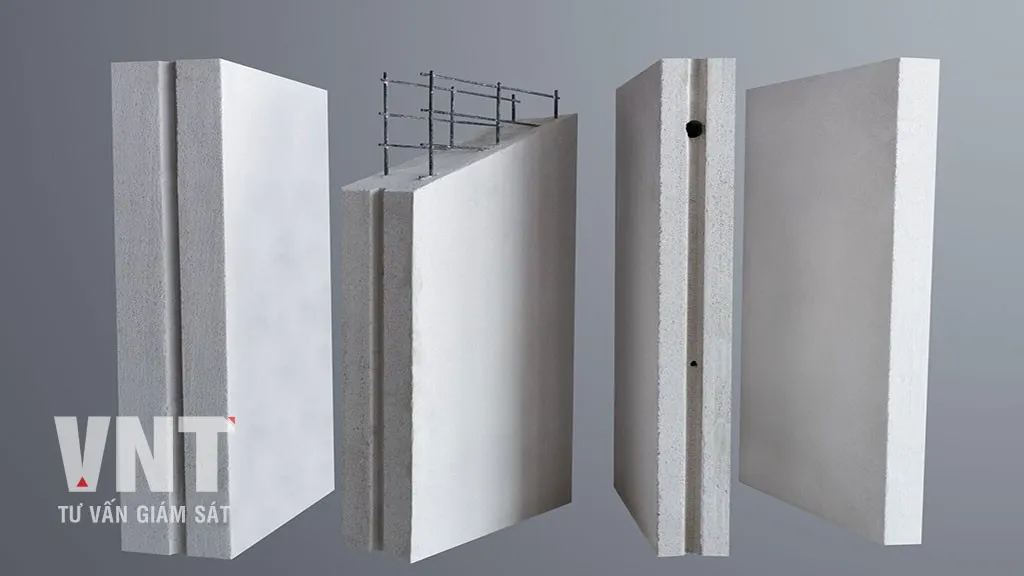

Kiểm định tấm tường bê tông nhẹVật liệu phối hợp hiện đại trong các công trình phụ trợ hạ tầng thoát nước.
TCVN 2737:2023 – Tải trọng và tác động

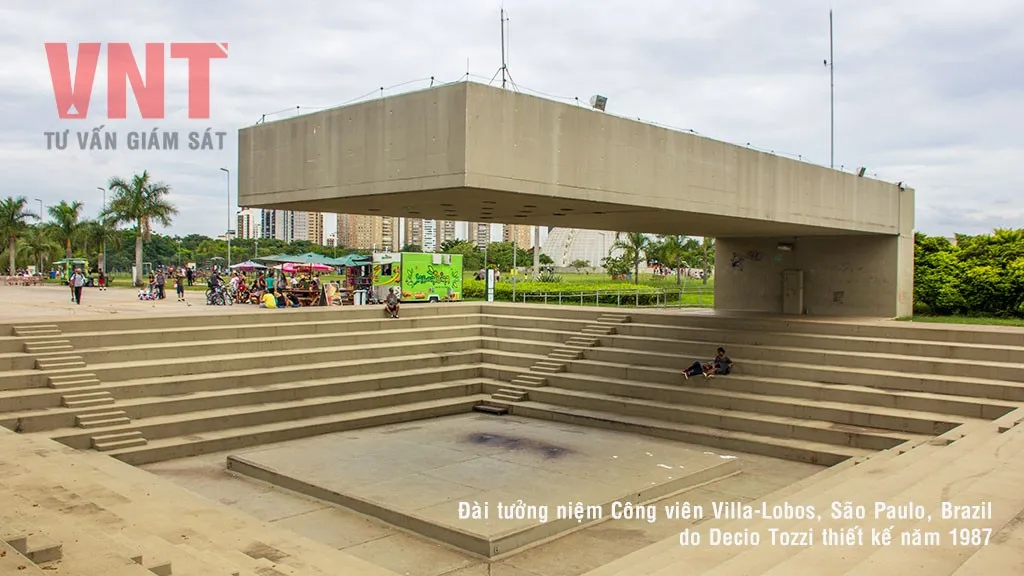

Tính toán tải trọng công trìnhTiêu chuẩn nền tảng để xác định ống cống dùng cấp tải T, TC hay C cho dự án.
TCVN 12873:2020 – Thiết kế Condotel
Thiết kế căn hộ lưu trúÁp dụng cho các công trình hạ tầng nghỉ dưỡng có yêu cầu khắt khe về thẩm mỹ rãnh thoát nước.
Tại Việt Nam, việc hiểu rõ và áp dụng đúng tiêu chuẩn ống cống bê tông ly tâm là điều kiện tiên quyết cho sự thành công của mỗi kỹ sư hạ tầng. Với kinh nghiệm tham gia cung cấp thiết bị bê tông cho các dự án trọng điểm, SANY Việt Nam tự hào đồng hành cùng các đơn vị sản xuất ống cống hàng đầu, mang lại những giá trị thực chất và bền bỉ cho mọi công trình.
Hãy luôn tham khảo ý kiến chuyên gia kết cấu và các tài liệu TCVN gốc trước khi ra quyết định kỹ thuật cuối cùng để đảm bảo tính an toàn và hiệu quả tối ưu.
