Bê Tông Cường Độ Siêu Cao UHPC: Công Nghệ, Đặc Tính và Ứng Dụng Vượt Trội

Bê tông cường độ siêu cao (Ultra High Performance Concrete – UHPC) là một bước tiến đột phá trong ngành vật liệu xây dựng, mang đến những giải pháp kỹ thuật vượt trội cho các công trình đòi hỏi khắt khe về độ bền, khả năng chịu lực và tuổi thọ. Với sự kết hợp độc đáo giữa thành phần vật liệu và công nghệ sản xuất tiên tiến, UHPC không chỉ đạt được cường độ nén và uốn cực cao mà còn sở hữu khả năng chống mài mòn, chịu va đập và chống thấm ấn tượng. Bài viết này sẽ đi sâu vào phân tích cấu tạo, đặc tính kỹ thuật, quy trình sản xuất, các ứng dụng thực tế và những cải tiến công nghệ mới nhất của loại vật liệu xây dựng thế kỷ 21 này.

Khái Niệm và Đặc Tính Kỹ Thuật Của Bê Tông Cường Độ Siêu Cao UHPC

Bê tông cường độ siêu cao, hay còn gọi là UHPC, là một loại hỗn hợp bê tông trộn sẵn tiên tiến, nổi bật với việc sử dụng cốt sợi kim loại phân tán. Loại vật liệu này được thiết kế đặc biệt cho các kết cấu đòi hỏi cường độ rất cao, khả năng chịu va đập mạnh mẽ và chống mài mòn vượt trội.

Thành Phần và Cấu Tạo Cơ Bản

UHPC thường có dạng bột, màu xám đặc trưng, với kích thước cốt liệu lớn nhất chỉ khoảng 1.0mm. Khối lượng thể tích của hỗn hợp bê tông sau khi trộn nước đạt khoảng 2.4 tấn/m³, và bê tông thành phẩm có khối lượng thể tích từ 2.4-2.5 tấn/m³. Hàm lượng nước sử dụng thường dao động từ 9.0-10.0% so với khối lượng chất kết dính.

Các Chỉ Số Kỹ Thuật Ấn Tượng

• Độ chảy: Đạt ≥ 200mm, cho thấy khả năng lưu động và dễ thi công tuyệt vời.
• Độ tách nước: 0%, đảm bảo tính đồng nhất của hỗn hợp.
• Cường độ uốn:
  • 3 ngày: ≥ 6.0 N/mm²
  • 7 ngày: ≥ 10.0 N/mm²
  • 28 ngày: ≥ 12.0 N/mm²
• Cường độ nén:
  • 3 ngày: ≥ 50 N/mm²
  • 7 ngày: ≥ 80 N/mm²
  • 28 ngày: ≥ 120 N/mm²
• Cấp bền bê tông (C): Đáp ứng tiêu chuẩn châu Âu EC2 ở cấp C100/115.
• Mô đun đàn hồi: ≥ 45 GPa, cho thấy khả năng chịu biến dạng tốt.

[
Hình ảnh: Phiếu kết quả thử nghiệm độ bền nén của bê tông UHPC chất lượng siêu cao

Ứng Dụng Thực Tế Của Bê Tông Siêu Cường Độ

Với những đặc tính ưu việt, bê tông siêu cường độ UHPC mở ra nhiều khả năng ứng dụng trong các lĩnh vực xây dựng đòi hỏi hiệu suất cao:

• Kết cấu nền móng: Sử dụng cho bệ móng máy móc công nghiệp, đường ray tàu hỏa, gối cầu, nơi yêu cầu khả năng chịu tải và độ ổn định tuyệt đối.
• Mặt đường chịu tải trọng lớn: Lý tưởng cho các loại mặt đường chịu va đập mạnh từ xe bánh xích hoặc các phương tiện hạng nặng khác.
• Cấu kiện dầm và tấm: Chế tạo các loại dầm cầu, tấm lát mặt cầu, tấm tường hoặc các cấu kiện mỏng có yêu cầu cường độ cao.
• Công trình chống ăn mòn, mài mòn: Phù hợp cho các kết cấu tiếp xúc với môi trường hóa học khắc nghiệt hoặc chịu tác động mài mòn liên tục.
• Các vị trí đặc biệt: Ứng dụng tại các khu vực cần bê tông có cường độ cực cao, khả năng chịu va đập và mài mòn vượt trội so với bê tông thông thường.

Ưu Điểm Vượt Trội Của Bê Tông Chất Lượng Siêu Cao UHPC

Sự ra đời và phát triển của UHPC mang lại nhiều lợi ích đáng kể so với các loại bê tông truyền thống:

• Thân thiện và dễ thi công: Sản phẩm không độc hại, các thành phần được trộn sẵn, quy trình thi công đơn giản và hiệu quả.
• Tính đồng nhất cao: Hỗn hợp có khả năng tự chảy, không bị tách nước hay phân tầng, đảm bảo chất lượng đồng đều cho công trình.
• Cường độ và độ bền vượt trội: Cường độ uốn và nén cực cao, tăng cường khả năng chống thấm, chống ăn mòn và kéo dài tuổi thọ công trình.
• Khả năng chịu lực đặc biệt: Chịu va đập và mài mòn tốt, phù hợp cho những môi trường làm việc khắc nghiệt.

Quy Trình Trộn và Bảo Dưỡng Bê Tông Cường Độ Siêu Cao UHPC

Việc sản xuất UHPC đòi hỏi sự chính xác và tuân thủ quy trình nghiêm ngặt để phát huy tối đa các đặc tính của vật liệu.

Quy Trình Trộn

1. Chuẩn bị: Bột UHPC được cho từ từ vào lượng nước đã định lượng trước để đạt được độ chảy mong muốn.
2. Trộn: Hỗn hợp được trộn bằng máy trộn cưỡng bức với tốc độ cao, khoảng 500 vòng/phút.
3. Lưu ý:
   • Đối với các kết cấu lớn, cần liên hệ bộ phận kỹ thuật để được tư vấn chi tiết về tỷ lệ phối trộn và phương pháp thi công.
   • Tỉ lệ nước thông thường là 10% theo khối lượng.
   • Để tăng cường độ uốn cho các kết cấu mỏng, có thể trộn thêm 50-500 kg sợi kim loại cho mỗi m³ bê tông.

[
Hình ảnh: Sợi thép trộn giúp tăng cường độ uốn cho bê tông

Bảo Dưỡng

Ngay sau khi thi công lớp vữa UHPC, bề mặt cần được giữ ẩm liên tục bằng cách phủ bao tải ẩm hoặc phun sương.

Đóng Gói và Bảo Quản

Sản phẩm UHPC thường được đóng gói trong bao 25 kg. Điều kiện bảo quản lý tưởng là nơi khô ráo, thoáng mát, tránh ánh nắng mặt trời trực tiếp. Thời hạn sử dụng của sản phẩm là 1 năm kể từ ngày sản xuất.

[
Hình ảnh: Mẫu UHPC thử nghiệm khả năng chịu lực

Công Nghệ Cải Tiến Bê Tông Chất Lượng Siêu Cao

Nghiên cứu về UHPC không ngừng phát triển, với mục tiêu tối ưu hóa chi phí, nâng cao hiệu suất và giảm thiểu tác động môi trường. Một hướng đi quan trọng là sử dụng các phụ gia khoáng để thay thế một phần xi măng.

Vấn Đề Cấp Thiết: Giảm Lượng Xi Măng và Tăng Tính Bền Vững

Lượng xi măng sử dụng trong UHPC truyền thống rất cao (khoảng 900-1000 kg/m³), dẫn đến chi phí sản xuất lớn và ảnh hưởng tiêu cực đến môi trường do phát thải khí CO₂. Do đó, việc nghiên cứu sử dụng phụ gia khoáng như tro bay (fly ash) và silica fume (SF) để thay thế một phần xi măng là vô cùng cần thiết.

Giới Thiệu Tổng Quan Về UHPC và Vật Liệu Cải Tiến

Bê tông chất lượng siêu cao (BTCLSC) có độ chảy cao, cường độ nén vượt 150 MPa và cường độ uốn lớn khi có cốt sợi. Các nghiên cứu ban đầu từ những năm 1990 đã cho thấy tiềm năng ứng dụng rộng rãi của loại bê tông này.

Vật Liệu Chế Tạo Công Nghệ Cũ

Vật liệu truyền thống bao gồm cát thạch anh, xi măng, silica fume, nước và phụ gia siêu dẻo. Nhược điểm chính là hàm lượng xi măng cao.

Vật Liệu Cải Thiện Với Tro Bay và Silica Fume

• Tro bay (FA): Là phụ gia khoáng có tiềm năng thay thế xi măng, với thành phần hóa học giàu SiO₂, Al₂O₃, Fe₂O₃ (lớn hơn 70% đối với loại F theo ASTM C618). Tro bay tham gia phản ứng pozzolanic, tạo ra các sản phẩm C-S-H bền vững, tăng cường khả năng chống ăn mòn. Hạt tro bay hình cầu, mịn giúp cải thiện tính công tác của hỗn hợp bê tông nhờ hiệu ứng “ổ bi”, giảm lượng nước nhào trộn và tăng độ đặc.
• Silica Fume (SF): Là phụ gia khoáng siêu mịn, có khả năng lấp đầy các khoảng trống giữa các hạt xi măng, cải thiện tính công tác và tăng cường độ. Tuy nhiên, SF có diện tích bề mặt riêng lớn, đòi hỏi lượng nước và phụ gia siêu dẻo cao hơn.

Việc sử dụng kết hợp tro bay và silica fume mang lại lợi ích kép: giảm chi phí, bảo vệ môi trường và cải thiện các tính chất cơ lý của bê tông.

Vật Liệu và Phương Pháp Nghiên Cứu

Nghiên cứu sử dụng xi măng Pooclăng Sông Gianh PC40, silica fume Elkem, cát thạch anh, phụ gia siêu dẻo BASF và tro bay tuyển Phả Lại.

Vật Liệu Chế Tạo Chi Tiết

• Xi măng: Pooclăng Sông Gianh PC40, độ mịn Blaine 3380 cm²/g, cường độ nén sau 28 ngày 49.6 MPa.
• Silica Fume (SF): Hãng Elkem, hàm lượng SiO₂ 92.3%, chỉ số hoạt tính 113.5%.
• Cốt liệu: Cát thạch anh, đường kính hạt trung bình 300 μm.
• Phụ gia siêu dẻo (PGSD): Gốc polycarboxylate của BASF, hàm lượng chất khô 30%.
• Tro bay (FA): Tuyển Phả Lại, đường kính hạt trung bình 15.5 μm, tổng hàm lượng oxit (SiO₂+Al₂O₃+Fe₂O₃) 84.2%, chỉ số hoạt tính 104.3%.

[
Hình ảnh: Biểu đồ thành phần hạt của các vật liệu sử dụng trong nghiên cứu

Phương Pháp Thực Nghiệm

• Xác định tính công tác: Thí nghiệm độ chảy của côn nhỏ theo BS 4551-1:1998, điều chỉnh độ chảy loang trong khoảng 210-230mm.
• Xác định cường độ nén: Sử dụng mẫu kích thước 50x50x50 mm³ do ảnh hưởng của kích thước khuôn đến cường độ UHPC là không đáng kể.
• Quy trình trộn: Sử dụng máy trộn Hobart dung tích 20 lít.
• Dưỡng hộ mẫu:
  • 24±3h trong điều kiện tiêu chuẩn (27±2°C, RH>95%).
  • Chia làm 2 nhóm: dưỡng hộ tiếp trong điều kiện tiêu chuẩn hoặc dưỡng hộ 02 ngày ở nhiệt độ 90±5°C rồi chuyển sang điều kiện tiêu chuẩn.
• Kiểm tra cường độ nén: Thực hiện ở các tuổi 3, 7, 28 và 90 ngày.

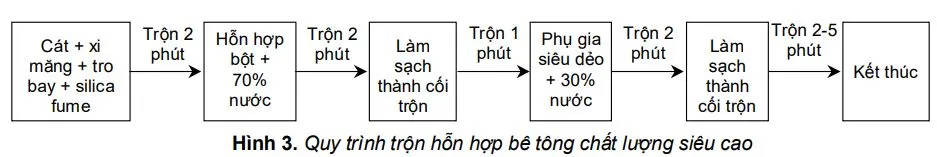

Hình ảnh: Sơ đồ quy trình trộn hỗn hợp bê tông

Thiết Kế Thành Phần Bê Tông Chất Lượng Siêu Cao

Việc tối ưu hóa thành phần hạt và cấp phối là yếu tố then chốt để chế tạo UHPC hiệu quả.

Tối Ưu Hóa Thành Phần Hạt

Dựa trên lý thuyết của De Larrard và Sedran, cùng với đề xuất hệ số lèn chặt của Jones, M. và cộng sự, nghiên cứu đã tính toán tỷ lệ phối hợp tối ưu giữa cát và chất kết dính (CKD). Tỷ lệ cát/(cát + CKD) được xác định là 0.50, tương ứng với tỷ lệ 50% cát, 30% xi măng và 20% phụ gia khoáng (trong trường hợp tổng phụ gia khoáng là 20%).

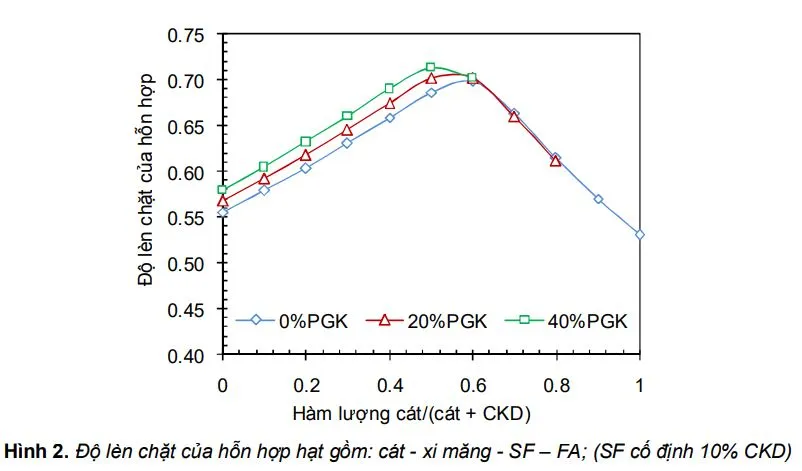

Hình ảnh: Quan hệ giữa độ lèn chặt và tỷ lệ vật liệu thành phần

Cấp Phối Bê Tông Nghiên Cứu

Nghiên cứu đã khảo sát các cấp phối với hàm lượng tro bay (FA) thay thế xi măng từ 0-40%, cố định lượng silica fume (SF) là 10% theo khối lượng chất kết dính (CKD). Tỷ lệ N/CKD được giữ cố định ở mức 0.18. Bảng dưới đây minh họa các cấp phối bê tông được sử dụng:

Bảng 2. Cấp phối bê tông chất lượng siêu cao sử dụng trong nghiên cứu

STT	Khối lượng CKD (kg/m³)	N/CKD (%)	Cát/CKD (tỷ lệ)	SF (%)	FA (%)	PGSD (%)
1	1122	0.18	1	0	0	1.20
2	1105	0.18	1	10	0	1.00
3	1089	0.18	1	20	0	1.00
4	1073	0.18	1	30	0	1.20
5	1057	0.18	1	40	0	2.15
6	1110	0.18	1	0	10	1.00
7	1098	0.18	1	0	20	0.90
8	1086	0.18	1	0	30	0.85
9	1093	0.18	1	10	10	0.80
10	1081	0.18	1	10	20	0.70
11	1070	0.18	1	10	30	0.65
12	1059	0.18	1	10	40	0.60

Lưu ý: Hàm lượng PGSD được điều chỉnh để đạt độ chảy loang 210-230mm.

Kết Quả Nghiên Cứu và Phân Tích

Nghiên cứu đã đánh giá ảnh hưởng của các loại phụ gia khoáng đến tính công tác và cường độ nén của UHPC.

Ảnh Hưởng Đến Tính Công Tác

• Silica Fume (SF): Khi thay thế xi măng, SF ban đầu cải thiện tính công tác nhờ hiệu ứng điền đầy. Tuy nhiên, khi tăng hàm lượng SF lên 30-40%, diện tích bề mặt riêng lớn của SF đòi hỏi nhiều nước và phụ gia siêu dẻo hơn, làm giảm tính công tác.
• Tro Bay (FA): Tăng hàm lượng FA làm tăng độ chảy của hỗn hợp bê tông nhờ các hạt có dạng hình tròn, tạo hiệu ứng “ổ bi” làm giảm ma sát giữa các hạt.

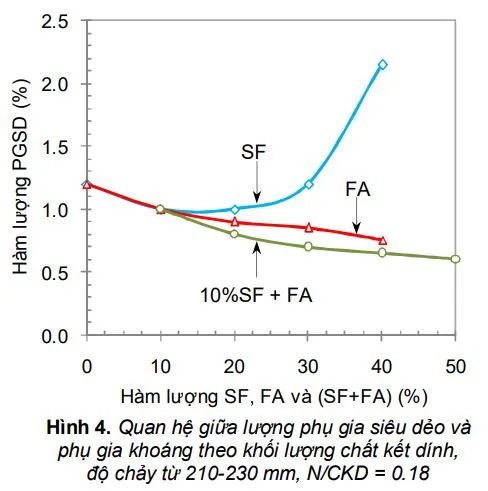

Hình ảnh: Ảnh hưởng của hàm lượng FA và SF đến lượng PGSD sử dụng để đạt độ chảy mong muốn

Ảnh Hưởng Của Tro Bay Đến Cường Độ Nén

Khi sử dụng tro bay thay thế xi măng đến 30%, cường độ nén của bê tông ở tuổi 28 ngày không suy giảm so với mẫu đối chứng. Cường độ nén cao nhất đạt được khi sử dụng 20% FA, với giá trị 114 MPa (dưỡng hộ tiêu chuẩn) và 153 MPa (dưỡng hộ nhiệt ẩm).

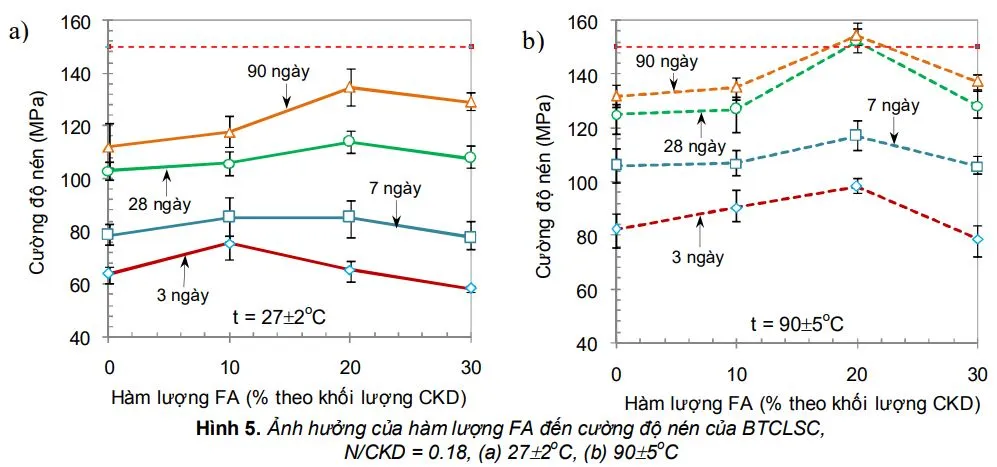

Hình ảnh: Ảnh hưởng của hàm lượng tro bay (FA) đến cường độ nén của UHPC ở tuổi 28 ngày

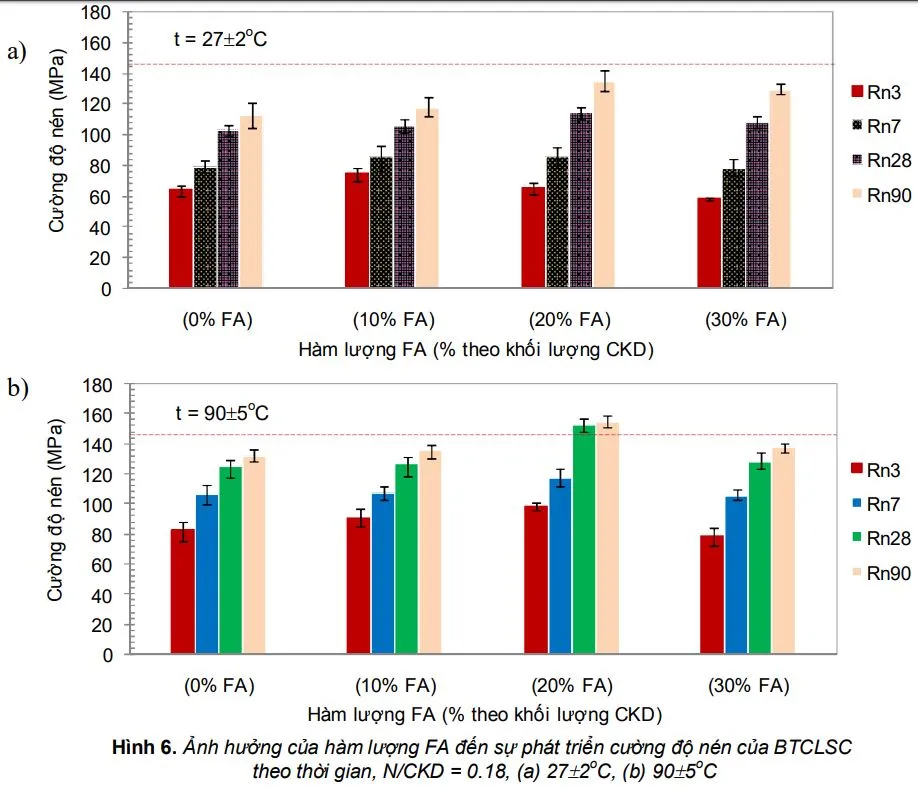

Sự phát triển cường độ theo thời gian cho thấy:

• Dưỡng hộ tiêu chuẩn: Hàm lượng 10-20% FA giúp cường độ tăng chậm ở giai đoạn đầu nhưng phát triển mạnh mẽ ở tuổi về sau (đặc biệt 90 ngày).
• Dưỡng hộ nhiệt ẩm: Tốc độ phát triển cường độ ban đầu nhanh, nhưng tăng chậm ở tuổi dài ngày.

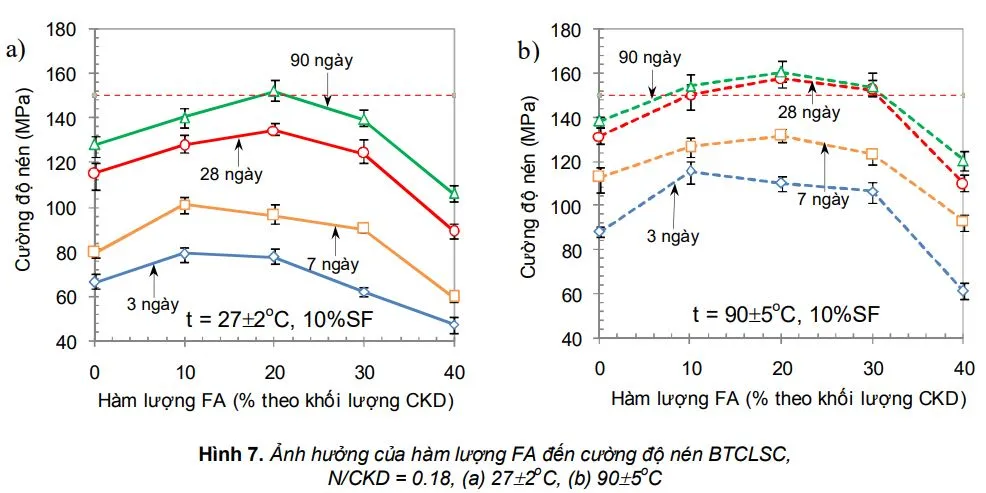

Hình ảnh: Ảnh hưởng của hàm lượng tro bay (FA) đến sự phát triển cường độ nén của UHPC theo thời gian (dưỡng hộ tiêu chuẩn)

Ảnh Hưởng Của Sự Kết Hợp Tro Bay và Silica Fume

Kết hợp SF (10%) và FA cho thấy hiệu quả rõ rệt:

• Giảm lượng PGSD: Hỗn hợp bê tông cần ít phụ gia siêu dẻo hơn so với dùng đơn lẻ FA.
• Tăng cường độ nén: Cường độ nén cao hơn khi sử dụng đơn FA. Cường độ lớn nhất đạt được khi FA là 20% (tổng phụ gia khoáng 30%), với 135 MPa (tiêu chuẩn) và 158 MPa (nhiệt ẩm) ở tuổi 28 ngày.
• Khả năng thay thế xi măng cao: Tổng lượng phụ gia khoáng có thể thay thế xi măng lên đến 40% mà vẫn đảm bảo cường độ nén yêu cầu (>150 MPa).

Hình ảnh: Ảnh hưởng của sự kết hợp SF (10%) và FA đến cường độ nén của UHPC ở tuổi 28 ngày

Hình ảnh: Sự phát triển cường độ nén của UHPC theo thời gian với sự kết hợp SF và FA ở các điều kiện dưỡng hộ khác nhau

Kết Luận

Nghiên cứu đã chứng minh tính khả thi và hiệu quả của việc sử dụng tro bay Việt Nam để thay thế một phần xi măng trong chế tạo bê tông cường độ siêu cao UHPC.

• Tối ưu hóa với Tro Bay: Sử dụng 20% tro bay (FA) thay thế xi măng là tối ưu trong điều kiện dưỡng hộ nhiệt ẩm, cho cường độ nén cao nhất 153 MPa. Lượng FA có thể sử dụng lên đến 20%.
• Tối ưu hóa với Silica Fume: Sử dụng 10% silica fume (SF) là tối ưu, cho cường độ nén cao nhất 152 MPa (tiêu chuẩn) và 160 MPa (nhiệt ẩm). Lượng SF lớn nhất có thể sử dụng là 30% để đạt cường độ yêu cầu (>150 MPa).
• Kết hợp SF và FA: Sự kết hợp này cải thiện tính công tác và cho phép tổng lượng phụ gia khoáng thay thế xi măng lên đến 40% mà vẫn đảm bảo cường độ nén >150 MPa.

Những kết quả này mở ra hướng đi mới cho việc sản xuất UHPC tại Việt Nam, góp phần giảm chi phí, bảo vệ môi trường và thúc đẩy phát triển xây dựng bền vững.

Tài Liệu Tham Khảo

1. AFGC-SETRA, Ultra High Performance Fibre-Reinforced Concretes. 2002, Paris, France: Interim Recmmendations, AFGC publication.
2. RICHARD, P. and M.H. CHEYREZY, “Reactive Powder concretes with high ductility and 200-800 MPa compressive strength” in Mehta, P.K. (ED). Concrete Technology: Past, Present and Future, Proceedings of the V. Mohan Malhotra Symposium, 1994: p. ACI SP 144-24, 507-518. Detroit: Victoria Wieczorek.
3. VOOA, Y.L. and S.J. FOSTERB, Characteristics of ultra-high performance ‘ductile’ concrete and its impact on sustainable construction. The IES Journal Part A: Civil & Structural Engineering, 2010. 3: p. 168–187.
4. MEHTA, P.K. and V. MALHOTRA, High performance, high volume fly ash concrete. 2008, ACCA.
5. Ramachandra, High-Volume Fly Ash and Slag concrete. Noyes, 1995: p. 800-837.
6. LONG, L.Đ., Nghiên cứu sử dụng tro nhiệt điện đốt than tầng sôi tuần hoàn có khử khí sufua (CFBC) của Nhà máy Nhiệt điện Cao Ngạn cho sản xuất vật liệu xây dựng. Báo cáo tổng kết đề tài khoa học và công nghệ, Viện Vật liệu Xây dựng, 2010.
7. AHLBOR, T.M., E. J.PEUSE, and D.L. MISSON, Ultra-High-Performance-Concrete for Michigan Bridges Material Performance – Phase I. 2008, Center for Structural Durability Michigan Technological University. p. 152.
8. LE, T.T., Ultra high performance fibre reinforced concrete paving flags. 2008, University of Liverpool: Liverpool. p. 374.
9. AHLBORN, T.M., et al., Strength and Durability Characterization of Ultra-High Performance Concrete Under Variable Curing Conditions. TRB Annual Meeting, 2011: p. 1-19.
10. KOLLMORGEN, G.A., Impact of Age and Size on the Mechanical Behavior of an Ultra-High Performance Concrete, in MS Thesis in Civil Engineering. 2004, Michigan Technological, University, Houghton, Michigan.
11. GRAYBEAL, B.A., Characterization of the Behavior of Ultra-High Performance Concrete, in PhD Dissertation. 2005, University of Maryland, College Park, Maryland.
12. LARRARD, F.D. and T. SEDRAN, Optimization of ultra-high-performance concrete by the use of a packing model. Cement and Concrete Research, 1994. 24(6): p. 997-1009.
13. DE LARRARD, F., Concrete mixture proportioning: A scientific approach. Modern Concrete Technology Series, E&FN SPON, London, 1999.
14. JONES, M., L. ZHENG, and M. NEWLANDS, Comparison of particle packing models for proportioning concrete constitutents for minimum voids ratio. Materials and Structures, 2002. 35(5): p. 301-309.
15. BACHE, H.H., Densified Cement–Based/Ultrafine Particles-Based Materials. Proceedings, Second International Conference on Superplasticizer in Concrete, Ottawa, 1981: p. 185-213.
16. C.HOLLAND, T., Silica Fume User’s Manual. Silica Fume Association, April 2005: p. 183.
17. TUAN, N.V., Rice Husk Ash as a Mineral Admixture for Ultra High Performance Concrete, in Faculty of Civil Engineering and Geociences, Delft University of Technology, the Netherlands. 2011. p. 165.

Ngày cập nhật 14/01/2026 by Văn Vũ
