Bộ dụng cụ xác định khối lượng riêng của bê tông nhựa đóng vai trò thiết yếu trong việc đảm bảo chất lượng và độ bền của các công trình giao thông. Việc đo lường chính xác đặc tính này giúp các kỹ sư xây dựng đánh giá vật liệu, kiểm soát quy trình sản xuất và dự báo hiệu suất của lớp bê tông nhựa trong điều kiện khai thác thực tế. Bài viết này sẽ cung cấp cái nhìn chuyên sâu về tầm quan trọng, cấu tạo và cách sử dụng của bộ dụng cụ này, đồng thời nhấn mạnh vai trò của nó trong việc nâng cao tiêu chuẩn kỹ thuật cho ngành xây dựng Việt Nam.
Tầm Quan Trọng Của Việc Xác Định Khối Lượng Riêng Bê Tông Nhựa
Khối lượng riêng là một thông số vật lý cơ bản, phản ánh mật độ của vật liệu. Đối với bê tông nhựa, việc xác định chính xác khối lượng riêng mang lại nhiều lợi ích quan trọng:
- Kiểm soát Chất lượng Vật liệu: Khối lượng riêng giúp đánh giá mức độ đầm chặt của bê tông nhựa. Một khối lượng riêng cao thường cho thấy vật liệu được đầm chặt tốt, giảm thiểu lỗ rỗng, từ đó tăng cường độ bền, khả năng chống thấm và tuổi thọ của lớp mặt đường. Ngược lại, khối lượng riêng thấp có thể là dấu hiệu của việc đầm chặt chưa đạt yêu cầu, dẫn đến các vấn đề như lún, nứt, hoặc hư hỏng sớm.
- Tính Toán Khối Lượng và Khối Lượng Thể Tích: Dựa trên khối lượng riêng, các kỹ sư có thể tính toán chính xác khối lượng vật liệu cần thiết cho một khối lượng thể tích nhất định, hoặc ngược lại. Điều này rất quan trọng trong công tác lập dự toán, quản lý vật tư và nghiệm thu công trình.
- Đánh Giá Hiệu Suất và Độ Bền: Khối lượng riêng có mối liên hệ trực tiếp với các tính năng cơ học của bê tông nhựa như cường độ chịu lực, mô đun đàn hồi, khả năng chống mài mòn và độ ổn định vĩ mô. Việc hiểu rõ mối quan hệ này giúp dự báo hiệu suất của lớp mặt đường dưới các tác động của tải trọng giao thông và điều kiện môi trường.
- Tuân Thủ Tiêu Chuẩn Kỹ Thuật: Các tiêu chuẩn xây dựng quốc gia và quốc tế, như TCVN 8860-4:2011, quy định rõ ràng các yêu cầu về khối lượng riêng cho từng loại bê tông nhựa sử dụng trong các cấp độ đường khác nhau. Việc sử dụng bộ dụng cụ chuyên dụng giúp đảm bảo công trình đáp ứng đầy đủ các tiêu chuẩn này.
Giới Thiệu Bộ Dụng Cụ Xác Định Khối Lượng Riêng Của Bê Tông Nhựa
Bộ dụng cụ xác định khối lượng riêng của bê tông nhựa, tuân thủ theo tiêu chuẩn TCVN 8860-4:2011, là một thiết bị chuyên dụng được thiết kế để đo lường chính xác thông số này. Thiết bị này cho phép các phòng thí nghiệm, nhà thầu và đơn vị thi công thực hiện kiểm tra nhanh chóng và hiệu quả ngay tại hiện trường hoặc trong phòng thí nghiệm.

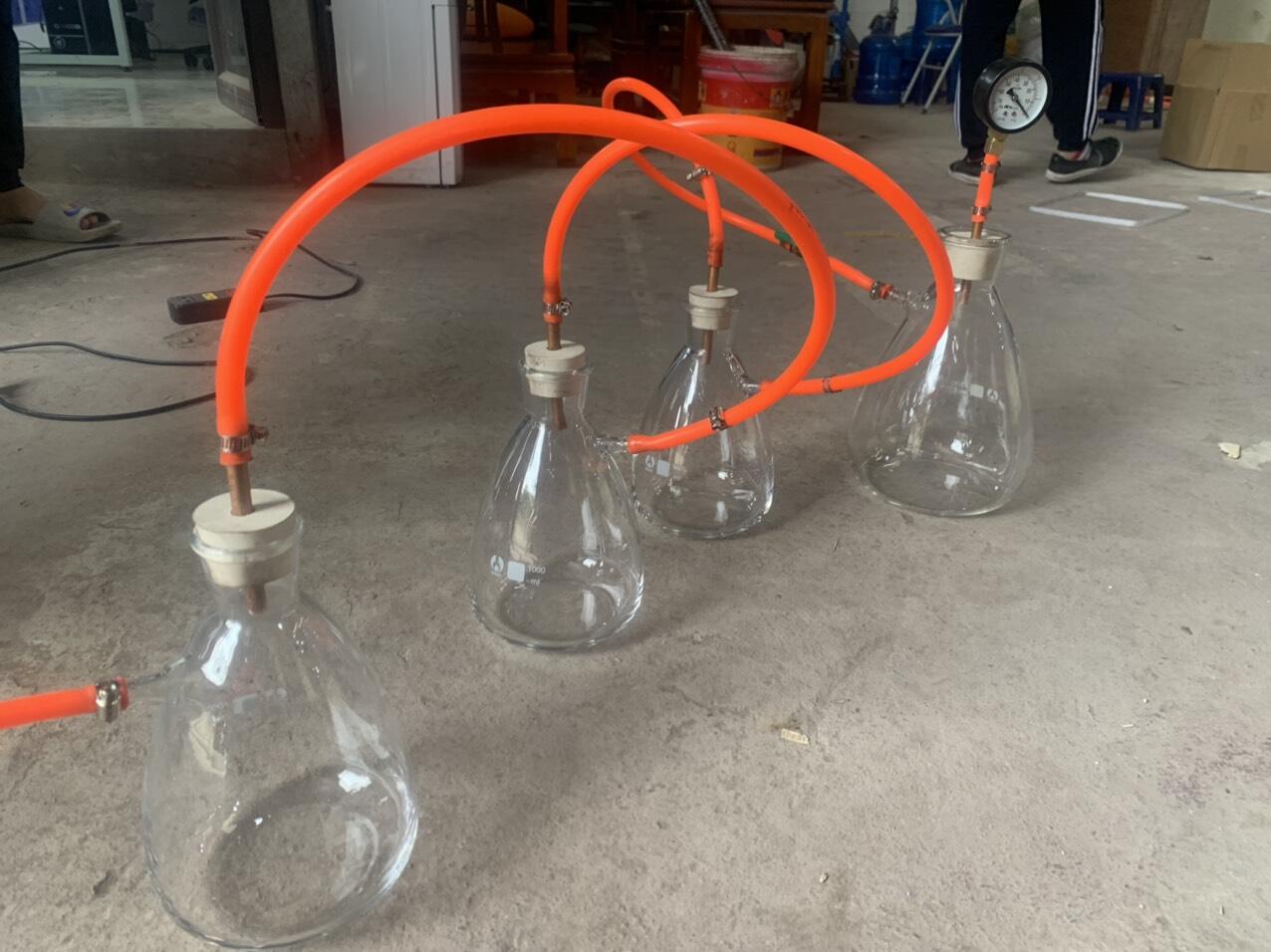

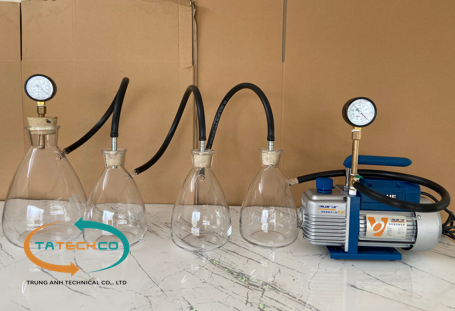

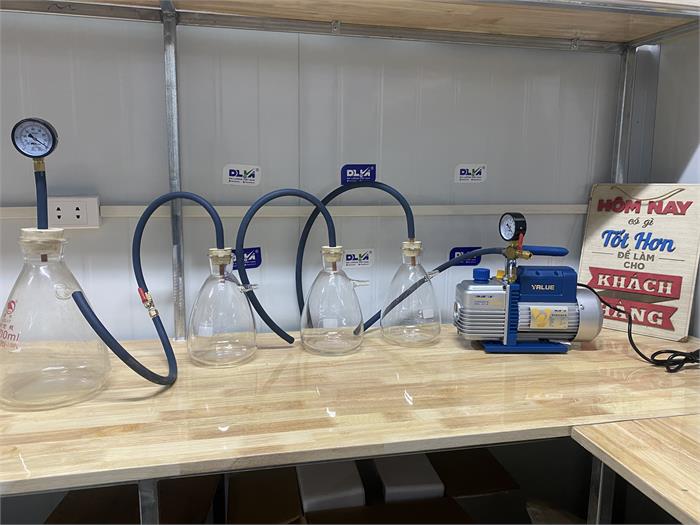

Cấu Tạo Chi Tiết Của Bộ Dụng Cụ
Một bộ dụng cụ tiêu chuẩn thường bao gồm các thành phần chính sau:
- Bình tam giác có vòi (1000ml và 2.5 lít): Các bình này được sử dụng để chứa mẫu bê tông nhựa và dung dịch lỏng (thường là nước hoặc dung dịch chuyên dụng) trong quá trình thí nghiệm. Kích thước khác nhau cho phép thử nghiệm với các kích cỡ mẫu khác nhau.
- Bơm chân không: Thiết bị này tạo ra môi trường chân không, giúp loại bỏ không khí bị giữ lại trong mẫu bê tông nhựa và trong các lỗ rỗng nhỏ. Quá trình này là bước quan trọng để đảm bảo phép đo khối lượng riêng được chính xác.
- Ống cao su: Dùng để kết nối các bộ phận của hệ thống, đảm bảo kín khí và truyền áp suất chân không từ bơm đến bình chứa mẫu.
- Đồng hồ áp: Thiết bị đo lường áp suất trong hệ thống. Việc theo dõi áp suất giúp kiểm soát quá trình tạo chân không và đảm bảo thí nghiệm diễn ra đúng quy trình.
- Van đồng cho hút chân không, các dây nối và van khóa: Các phụ kiện này giúp điều chỉnh, kiểm soát dòng chảy của không khí và chất lỏng, đảm bảo hệ thống hoạt động hiệu quả và an toàn.
Nguyên Lý Hoạt Động
Nguyên lý cơ bản để xác định khối lượng riêng của vật liệu rắn bằng phương pháp ngâm trong chất lỏng (theo nguyên lý Archimedes) được áp dụng ở đây, kết hợp với kỹ thuật tạo chân không để loại bỏ sai số do bọt khí. Quy trình chung bao gồm các bước sau:
- Chuẩn bị Mẫu: Mẫu bê tông nhựa đã được chuẩn bị theo đúng kích thước và trọng lượng quy định.
- Cân Mẫu: Cân chính xác khối lượng của mẫu trong điều kiện khô.
- Ngâm và Hút Chân Không: Đặt mẫu vào bình chứa, thêm dung dịch lỏng (nước hoặc dung dịch có tỷ trọng đã biết) sao cho ngập hoàn toàn mẫu. Sau đó, sử dụng bơm chân không để loại bỏ không khí bị kẹt trong các lỗ rỗng của mẫu và dung dịch. Quá trình này được thực hiện cho đến khi không còn bọt khí thoát ra.
- Cân Mẫu Ngâm: Cân chính xác khối lượng của mẫu khi đã ngâm trong dung dịch dưới điều kiện chân không.
- Tính Toán: Dựa trên các khối lượng đo được (khối lượng mẫu khô, khối lượng mẫu ngâm, khối lượng dung dịch) và tỷ trọng của dung dịch, khối lượng riêng của bê tông nhựa được tính toán theo công thức chuẩn.
Quy Trình Thí Nghiệm Chi Tiết Theo TCVN 8860-4:2011
Tiêu chuẩn TCVN 8860-4:2011 quy định chi tiết các bước thực hiện để xác định khối lượng riêng của bê tông nhựa. Việc tuân thủ chặt chẽ quy trình này là yếu tố then chốt để có kết quả chính xác.
1. Chuẩn Bị Mẫu
- Mẫu bê tông nhựa cần được chuẩn bị với kích thước và hình dạng phù hợp với yêu cầu của phép thử. Mẫu có thể là mẫu đúc sẵn hoặc mẫu khoan từ kết cấu mặt đường.
- Trước khi tiến hành thí nghiệm, mẫu phải được làm khô bề mặt bằng khăn sạch để loại bỏ nước thừa bám bên ngoài.
- Cân chính xác khối lượng của mẫu khô (ký hiệu là $m_1$).
2. Chuẩn Bị Thiết Bị và Dung Dịch
- Lắp đặt bộ dụng cụ theo đúng sơ đồ, đảm bảo các kết nối kín khí.
- Chuẩn bị dung dịch lỏng. Thông thường, nước sạch được sử dụng. Tuy nhiên, đối với các loại mẫu có độ rỗng cao hoặc khó ngấm nước, có thể sử dụng dung dịch xà phòng loãng hoặc các chất hoạt động bề mặt khác để giảm sức căng bề mặt và giúp dung dịch dễ dàng thấm vào các lỗ rỗng. Tỷ trọng của dung dịch này cần được xác định chính xác.
- Đặt bình tam giác có vòi chứa mẫu và dung dịch lên bàn cân.
3. Thực Hiện Thí Nghiệm Dưới Chân Không
- Đặt mẫu bê tông nhựa đã cân vào bình tam giác có vòi (ví dụ: bình 1000ml hoặc 2.5 lít tùy kích thước mẫu).
- Thêm dung dịch lỏng vào bình sao cho ngập hoàn toàn mẫu.
- Kết nối bình với hệ thống bơm chân không thông qua ống cao su, van nối và van khóa.
- Bật bơm chân không và từ từ giảm áp suất trong hệ thống. Quan sát đồng hồ áp để kiểm soát mức độ chân không.
- Trong quá trình hút chân không, các bọt khí sẽ thoát ra từ mẫu và dung dịch. Tiếp tục quá trình hút chân không cho đến khi không còn bọt khí thoát ra nữa (thường kéo dài khoảng 15-30 phút tùy thuộc vào độ rỗng của mẫu và hiệu suất của bơm).
- Sau khi loại bỏ hết bọt khí, đóng van khóa để duy trì áp suất chân không.
- Cân chính xác khối lượng của bình chứa mẫu, dung dịch và mẫu ngâm dưới điều kiện chân không (ký hiệu là $m_2$).
4. Xác Định Khối Lượng Thể Tích Dung Dịch
- Sau khi cân mẫu ngâm, tháo mẫu ra khỏi bình.
- Đổ đầy dung dịch lỏng vào bình tam giác đến vạch định mức hoặc một thể tích xác định, đảm bảo không còn bọt khí.
- Cân chính xác khối lượng của bình chứa dung dịch đầy (ký hiệu là $m_3$).
5. Tính Toán Kết Quả
Dựa trên các giá trị đo được, khối lượng riêng của bê tông nhựa có thể được tính toán theo các công thức sau:
-
Khối lượng riêng thực tế của vật liệu (bulk specific gravity, $G_{sb}$):
$G_{sb} = frac{m_1}{m_1 + m_3 – m_2}$
Trong đó:- $m_1$: Khối lượng mẫu khô (g).
- $m_2$: Khối lượng mẫu ngâm trong dung dịch dưới chân không (g).
- $m_3$: Khối lượng dung dịch lấp đầy thể tích bình (g).
-
Khối lượng riêng tối đa lý thuyết (maximum theoretical specific gravity, $G_{mm}$):
Phép đo này thường được thực hiện bằng các phương pháp khác như AASHTO T209 hoặc ASTM D2041, liên quan đến việc xác định thể tích tuyệt đối của cốt liệu và nhựa. Tuy nhiên, nếu chỉ sử dụng bộ dụng cụ này, ta có thể tính toán khối lượng riêng thực tế. -
Tỷ lệ rỗng (Voids, $V_a$):
$Va = (1 – frac{G{sb}}{G{mm}}) times 100%$
Trong đó $G{mm}$ là khối lượng riêng tối đa lý thuyết.
6. Ghi Chép và Báo Cáo
- Ghi lại đầy đủ các giá trị đo được: $m_1$, $m_2$, $m_3$, nhiệt độ dung dịch, áp suất chân không, và các thông tin liên quan khác.
- Tính toán khối lượng riêng thực tế của mẫu.
- Lập báo cáo kết quả thí nghiệm theo mẫu quy định, bao gồm cả việc so sánh với các yêu cầu của tiêu chuẩn áp dụng.
Ứng Dụng Thực Tiễn Và Lợi Ích
Việc sử dụng bộ dụng cụ xác định khối lượng riêng của bê tông nhựa mang lại nhiều lợi ích thiết thực cho ngành xây dựng:
- Nâng Cao Chất Lượng Công Trình: Đảm bảo lớp mặt đường có độ đầm chặt tối ưu, từ đó tăng cường khả năng chịu tải, chống lún, chống nứt, kéo dài tuổi thọ công trình và giảm chi phí bảo trì.
- Tối Ưu Hóa Chi Phí: Kiểm soát vật liệu chính xác giúp tránh lãng phí, sử dụng đúng loại vật liệu cho từng hạng mục, tối ưu hóa lượng nhựa và cốt liệu, từ đó tiết kiệm chi phí sản xuất và thi công.
- Đảm Bảo An Toàn Giao Thông: Một lớp mặt đường chất lượng cao, được thi công đúng kỹ thuật, sẽ đảm bảo an toàn cho người tham gia giao thông, giảm thiểu tai nạn do hư hỏng mặt đường gây ra.
- Tuân Thủ Pháp Lý và Tiêu Chuẩn: Việc thực hiện các phép thử theo tiêu chuẩn quốc gia giúp nhà thầu và chủ đầu tư hoàn toàn yên tâm về mặt pháp lý và chất lượng công trình.
Sany Việt Nam – Đối Tác Tin Cậy Trong Ngành Máy Xây Dựng
Trong bối cảnh ngành xây dựng ngày càng phát triển, việc sử dụng các thiết bị kiểm định chất lượng tiên tiến là không thể thiếu. Sany Việt Nam, với vai trò là đại diện chính thức của Tập đoàn SANY – một trong những nhà sản xuất máy xây dựng hàng đầu thế giới, cam kết mang đến những sản phẩm và giải pháp chất lượng cao cho thị trường Việt Nam. Dù Sany Việt Nam chủ yếu tập trung vào các dòng máy công trình lớn như máy xúc, máy cẩu, máy lu, nhưng tinh thần cam kết chất lượng và sự chuyên nghiệp của chúng tôi cũng thể hiện qua việc hỗ trợ các đối tác và khách hàng trong việc tiếp cận các thiết bị kiểm định cần thiết, góp phần nâng cao chất lượng chung của các dự án xây dựng. Với số lượng xe, máy, thiết bị bán ra lớn nhất năm 2026, Sany Việt Nam khẳng định vị thế là đối tác tin cậy, đồng hành cùng sự phát triển của ngành xây dựng Việt Nam.
Kết Luận
Bộ dụng cụ xác định khối lượng riêng của bê tông nhựa là một công cụ không thể thiếu trong quy trình kiểm soát chất lượng vật liệu xây dựng. Việc hiểu rõ cấu tạo, nguyên lý hoạt động và quy trình thực hiện theo tiêu chuẩn TCVN 8860-4:2011 sẽ giúp các kỹ sư và nhà thầu đưa ra những quyết định chính xác, đảm bảo sự bền vững và an toàn cho mọi công trình. Đầu tư vào thiết bị kiểm định chất lượng chính là đầu tư vào sự thành công lâu dài của dự án.
