Tiêu chuẩn nghiệm thu bê tông cốt thép là một tài liệu pháp lý quan trọng, quy định các yêu cầu kỹ thuật tối thiểu cho việc thi công và nghiệm thu các kết cấu bê tông và bê tông cốt thép toàn khối. Việc tuân thủ tiêu chuẩn nghiệm thu bê tông cốt thép TCVN 4453:1995 đảm bảo chất lượng, an toàn và tuổi thọ cho mọi công trình xây dựng. Bài viết này sẽ đi sâu vào các khía cạnh cốt lõi của tiêu chuẩn, từ cốp pha, đà giáo, cốt thép, vật liệu, thi công cho đến kiểm tra và nghiệm thu, cung cấp cái nhìn toàn diện cho các kỹ sư, nhà thầu và những người làm trong ngành xây dựng.
Giới Thiệu Chung Về TCVN 4453:1995

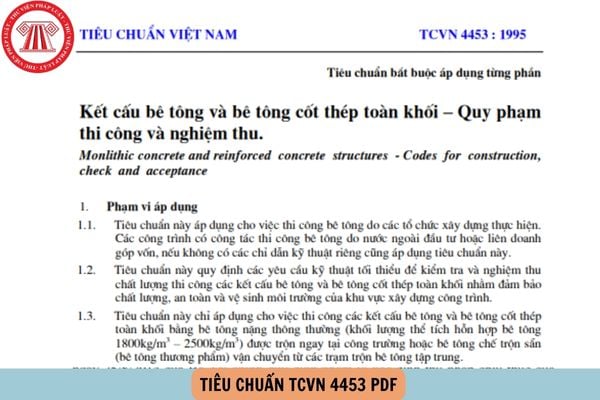

Tiêu chuẩn Việt Nam TCVN 4453:1995, với tên gọi đầy đủ là “Kết cấu bê tông và bê tông cốt thép toàn khối – Quy phạm thi công và nghiệm thu”, đóng vai trò là kim chỉ nam cho mọi hoạt động liên quan đến bê tông cốt thép trong xây dựng. Tiêu chuẩn này áp dụng cho việc thi công bê tông của các tổ chức xây dựng, bao gồm cả các dự án có vốn đầu tư nước ngoài hoặc liên doanh. Mục tiêu chính là đảm bảo chất lượng thi công, an toàn lao động và vệ sinh môi trường.
Tiêu chuẩn này tập trung vào bê tông nặng thông thường, được trộn tại công trường hoặc sử dụng bê tông thương phẩm. Tuy nhiên, nó không áp dụng cho các loại bê tông đặc biệt như bê tông tổ ong, bê tông cốt liệu rỗng, bê tông siêu nặng, bê tông chịu hóa chất, bê tông trong nước, bê tông vữa dâng, hay bê tông ứng suất trước.
Các Tiêu Chuẩn Trích Dẫn Liên Quan
Để hiểu rõ TCVN 4453:1995, việc tham chiếu đến các tiêu chuẩn liên quan là cần thiết. Các tiêu chuẩn này bao quát từ thiết kế kết cấu, tải trọng, vật liệu xi măng, cốt liệu, nước, đến các phương pháp thử nghiệm bê tông và cốt thép. Một số tiêu chuẩn quan trọng bao gồm: TCVN 5574:1991 (Thiết kế bê tông cốt thép), TCVN 2737:1990 (Tải trọng và tác động), các tiêu chuẩn về xi măng (TCVN 4033, TCVN 4316, TCVN 2682), cốt liệu (TCVN 1770, TCVN 1771), nước (TCVN 4506), bảo dưỡng bê tông (TCVN 5592), lấy mẫu thử (TCVN 3105), thử độ sụt (TCVN 3106), thử cường độ nén (TCVN 3118), thử cường độ kéo khi uốn (TCVN 3119), chống thấm (TCVN 5718) và thép cốt bê tông (TCVN 1651).
Cốp Pha và Đà Giáo
Cốp pha và đà giáo là hai yếu tố cấu thành nên hệ thống khuôn định hình cho bê tông, đóng vai trò quyết định đến hình dáng, kích thước và chất lượng bề mặt của kết cấu bê tông cốt thép.
Yêu Cầu Chung Về Cốp Pha và Đà Giáo
Cốp pha và đà giáo phải được thiết kế và thi công đảm bảo độ cứng, ổn định, dễ dàng tháo lắp, không cản trở việc đặt cốt thép, đổ và đầm bê tông. Bề mặt cốp pha cần kín khít để ngăn mất nước xi măng và bảo vệ bê tông mới đổ khỏi tác động thời tiết. Chúng phải đảm bảo đúng hình dáng và kích thước theo thiết kế.
Vật Liệu Làm Cốp Pha và Đà Giáo
Vật liệu đa dạng, bao gồm gỗ, thép, bê tông đúc sẵn, chất dẻo, tre, luồng. Lựa chọn vật liệu phụ thuộc vào điều kiện cụ thể và hiệu quả kinh tế. Gỗ sử dụng phải tuân thủ tiêu chuẩn gỗ xây dựng. Cốp pha đà giáo kim loại nên ưu tiên loại có khả năng luân chuyển nhiều lần.
Thiết Kế Cốp Pha và Đà Giáo
Thiết kế phải tuân thủ các yêu cầu về độ cứng, ổn định. Đối với cốp pha vòm, dầm có khẩu độ lớn hơn 4m, cần tính toán độ vồng thi công. Các bộ phận chịu lực của đà giáo nên hạn chế số lượng thanh nối, tránh bố trí mối nối trên cùng một mặt cắt ngang và ở vị trí chịu lực lớn. Thanh giằng cần được tính toán và bố trí hợp lý để đảm bảo ổn định.
Lắp Dựng Cốp Pha và Đà Giáo
Bề mặt cốp pha tiếp xúc với bê tông cần chống dính. Cốp pha thành bên nên lắp dựng sao cho phù hợp với việc tháo dỡ sớm mà không ảnh hưởng đến các bộ phận chống đỡ còn lại. Trụ chống đà giáo phải đặt vững chắc trên nền cứng, không bị trượt hay biến dạng. Cần có mốc trắc đạc để kiểm tra tim trục và cao độ. Hệ thống dây chằng, neo giữ phải được tính toán kỹ lưỡng. Các lỗ thoát nước và rác bẩn cần được bố trí hợp lý và bịt kín trước khi đổ bê tông.
Kiểm Tra và Nghiệm Thu Cốp Pha, Đà Giáo
Việc kiểm tra bao gồm hình dáng, kích thước, kết cấu, độ phẳng, độ kín khít, chi tiết chôn ngầm, chống dính, vệ sinh bên trong, độ nghiêng, cao độ, kích thước và độ ẩm (đối với cốp pha gỗ). Đà giáo được kiểm tra về kết cấu, cột chống, độ cứng và ổn định. Sai lệch cho phép được quy định rõ ràng trong Bảng 2.
Tháo Dỡ Cốp Pha, Đà Giáo
Chỉ được tháo dỡ khi bê tông đạt cường độ cần thiết để chịu được trọng lượng bản thân và các tải trọng tác động khác. Việc tháo dỡ phải tránh gây ứng suất đột ngột hoặc va chạm mạnh làm hư hại kết cấu. Thời điểm tháo dỡ cốp pha chịu lực của các kết cấu (đáy dầm, sàn, cột chống) được quy định theo cường độ bê tông tối thiểu trong Bảng 3. Các kết cấu đặc biệt như ô văng, công-xôn cần tuân thủ quy định riêng.
Công Tác Cốt Thép
Cốt thép đóng vai trò quan trọng trong việc chịu lực kéo, tăng cường khả năng chịu tải và chống nứt cho kết cấu bê tông.
Yêu Cầu Chung Về Cốt Thép
Cốt thép sử dụng phải phù hợp với thiết kế và các tiêu chuẩn liên quan (TCVN 5574, TCVN 1651). Thép nhập khẩu cần có chứng chỉ kỹ thuật. Cốt thép trước khi gia công và đổ bê tông phải sạch, không dính bùn đất, dầu mỡ, vảy sắt, gỉ sét. Các thanh thép bị bẹp, giảm tiết diện không vượt quá giới hạn cho phép. Cốt thép cần được kéo, uốn, nắn thẳng.
Cắt và Uốn Cốt Thép
Chỉ thực hiện bằng phương pháp cơ học. Cốt thép phải được cắt uốn phù hợp với hình dáng, kích thước thiết kế. Sai lệch kích thước sau gia công được quy định trong Bảng 4.
Hàn Cốt Thép
Liên kết hàn phải đảm bảo chất lượng theo yêu cầu thiết kế và tuân thủ các tiêu chuẩn hàn cốt thép. Các mối hàn phải nhẵn, không cháy, không đứt quãng, không thu hẹp cục bộ và không có bọt. Chiều dài, chiều cao đường hàn phải theo thiết kế. Chất lượng mối hàn được kiểm tra theo Bảng 6.
Nối Buộc Cốt Thép
Việc nối chồng lên nhau phải thực hiện theo quy định thiết kế, tránh vị trí chịu lực lớn và chỗ uốn cong. Tỷ lệ diện tích cốt thép chịu lực tại một mặt cắt ngang không được vượt quá giới hạn cho phép. Chiều dài nối buộc, loại dây buộc, số lượng vị trí buộc được quy định chi tiết. Bảng 7 cung cấp chiều dài nối buộc cho các loại cốt thép và vùng chịu lực khác nhau.
Vận Chuyển và Lắp Dựng Cốt Thép
Vận chuyển phải đảm bảo không làm hư hỏng, biến dạng sản phẩm. Cốt thép nên buộc thành lô theo chủng loại. Khung, lưới cốt thép lớn cần được chia nhỏ để vận chuyển. Lắp dựng cốt thép phải đảm bảo không gây trở ngại cho các bộ phận sau, có biện pháp ổn định vị trí, tránh biến dạng. Con kê phải đặt đúng vị trí, đảm bảo chiều dày lớp bê tông bảo vệ. Liên kết các thanh cốt thép, góc thép, khung lưới phải tuân thủ quy định.
Kiểm Tra và Nghiệm Thu Công Tác Cốt Thép
Kiểm tra bao gồm sự phù hợp loại thép, công tác gia công (cắt, uốn, làm sạch), hàn (bậc thợ, thiết bị, chất lượng mối hàn), thay đổi cốt thép, vận chuyển và lắp dựng (phương tiện, chủng loại, vị trí, kích thước, số lượng, con kê, lớp bê tông bảo vệ). Trình tự, yêu cầu và phương pháp kiểm tra được quy định trong Bảng 10. Hồ sơ nghiệm thu bao gồm bản vẽ thiết kế, biên bản thay đổi, kết quả kiểm tra mẫu thử, nhật ký thi công.
Vật Liệu Để Sản Xuất Bê Tông
Chất lượng bê tông phụ thuộc trực tiếp vào chất lượng của các vật liệu thành phần.
Yêu Cầu Chung
Vật liệu phải đảm bảo yêu cầu kỹ thuật theo tiêu chuẩn hiện hành và bổ sung của thiết kế. Cần bảo quản tránh nhiễm bẩn, lẫn lộn.
Xi Măng
Sử dụng xi măng phải thỏa mãn các tiêu chuẩn về xi măng pooclăng, poóc-lăng puzolan, poóc-lăng xỉ lò cao. Chủng loại và mác xi măng phải phù hợp thiết kế và điều kiện môi trường. Xi măng nhập khẩu cần có chứng chỉ. Việc kiểm tra xi măng tại hiện trường cần thực hiện khi thiết kế thành phần bê tông, có nghi ngờ về chất lượng, hoặc xi măng đã bảo quản trên 3 tháng.
Cát
Cát dùng cho bê tông nặng phải thỏa mãn TCVN 1770. Cát có hạt nhỏ cần tuân theo TCVN 127. Cần kiểm tra hàm lượng Cl-, SO– đối với cát vùng biển/nước lợ và Silic vô định hình đối với cát mỏ/đồi. Bãi chứa cát phải khô ráo, phân loại theo nhóm hạt.
Cốt Liệu Lớn
Bao gồm đá dăm nghiền và sỏi, phải đảm bảo chất lượng theo TCVN 1771. Kích thước hạt lớn nhất của cốt liệu phải phù hợp với quy định về chiều dày bản, khoảng cách thông thủy, kích thước cạnh nhỏ nhất của kết cấu, dung tích máy trộn, và đường kính vòi bơm bê tông.
Nước
Nước dùng để trộn và bảo dưỡng bê tông phải thỏa mãn TCVN 4506. Nguồn nước uống đều có thể sử dụng. Không dùng nước thải, nước bẩn, nước ao hồ chứa nhiều bùn, nước lẫn dầu mỡ.
Phụ Gia và Chất Độn
Phụ gia có thể sử dụng để tiết kiệm xi măng hoặc cải thiện tính năng bê tông, nhưng phải đảm bảo không ảnh hưởng tiến độ, tác hại lâu dài, ăn mòn cốt thép, và có chứng chỉ kỹ thuật. Chất độn phải đảm bảo không ảnh hưởng tuổi thọ bê tông và ăn mòn cốt thép.
Thi Công Bê Tông
Quy trình thi công bê tông bao gồm nhiều bước, từ chọn thành phần, chế tạo, vận chuyển, đổ, đầm, đến bảo dưỡng.
Chọn Thành Phần Bê Tông
Đối với bê tông mác 100, có thể sử dụng bảng tính sẵn (Phụ lục C). Mác 150 trở lên cần thiết kế thông qua phòng thí nghiệm. Thành phần bê tông phải đảm bảo độ sụt hoặc độ cứng phù hợp với công trình, hàm lượng cốt thép, phương pháp vận chuyển, điều kiện thời tiết. Bảng 11 cung cấp tham khảo về độ sụt và độ cứng của hỗn hợp bê tông tại vị trí đổ.
Chế Tạo Hỗn Hợp Bê Tông
Vật liệu được cân đong theo khối lượng hoặc thể tích với sai số cho phép theo Bảng 12. Xi măng, cát, đá dăm, phụ gia lỏng được cân. Nước và phụ gia lỏng đong theo thể tích. Cát cần để khô ráo trước khi cân đong. Trình tự đổ vật liệu vào máy trộn và thời gian trộn được quy định. Bảng 13 đưa ra thời gian trộn tối thiểu cho các loại máy trộn.
Vận Chuyển Hỗn Hợp Bê Tông
Cần sử dụng phương tiện hợp lý, tránh phân tầng, mất nước. Thời gian lưu hỗn hợp bê tông trong quá trình vận chuyển được xác định bằng thí nghiệm hoặc tham khảo Bảng 14. Vận chuyển bằng thủ công chỉ áp dụng cự ly ngắn. Máy bơm bê tông và băng chuyền có các yêu cầu kỹ thuật riêng.
Đổ và Đầm Bê Tông
Việc đổ bê tông phải đảm bảo không làm sai lệch vị trí cốt thép, cốp pha, chiều dày lớp bê tông bảo vệ. Chiều cao rơi tự do của hỗn hợp bê tông không quá 1,5m, nếu lớn hơn phải dùng máng nghiêng hoặc ống vòi voi. Chiều dày mỗi lớp đổ bê tông không vượt quá các trị số trong Bảng 16, phụ thuộc vào phương pháp đầm. Đổ bê tông cột, tường, dầm, bản, vòm, kết cấu khối lớn, mặt đường đều có các quy định chi tiết. Đầm bê tông phải đảm bảo chặt, không rỗ. Thời gian đầm tại mỗi vị trí cần đủ để bê tông đầm kỹ.
Bảo Dưỡng Bê Tông
Bảo dưỡng ẩm là quá trình giữ cho bê tông đủ độ ẩm để ninh kết và đóng rắn. Thời gian bảo dưỡng ẩm cần thiết không được nhỏ hơn các trị số trong Bảng 17, phụ thuộc vào vùng khí hậu và mùa. Trong thời kỳ bảo dưỡng, bê tông phải được bảo vệ khỏi các tác động cơ học.
Mạch Ngừng Thi Công
Mạch ngừng phải đặt ở vị trí có lực cắt và mômen uốn nhỏ, vuông góc với phương truyền lực. Mạch ngừng nằm ngang, thẳng đứng và trong các kết cấu cụ thể (cột, dầm, sàn, vòm) đều có quy định về vị trí và xử lý bề mặt.
Thi Công Bê Tông Chống Thấm Mái
Phải tuân thủ TCVN 5718. Khe co giãn nhiệt ẩm đặt theo hai chiều thẳng góc với khoảng cách quy định.
Thi Công Bê Tông Khối Lớn
Áp dụng cho kết cấu có kích thước lớn, cần có biện pháp hạn chế ứng suất nhiệt phát sinh do chênh lệch nhiệt độ. Các biện pháp bao gồm dùng phụ gia, xi măng ít tỏa nhiệt, làm lạnh cốt liệu, đặt ống dẫn nhiệt, hoặc chia khối đổ. Thời gian ngừng cho phép giữa các lớp đổ được tham khảo Bảng 18. Việc tháo cốp pha phải căn cứ vào cường độ bê tông và chênh lệch nhiệt độ. Có thể độn thêm đá hộc để giảm lượng xi măng, nhưng phải tuân thủ quy định về kích thước, vị trí đá. Bảo dưỡng bê tông khối lớn tập trung vào việc khống chế chênh lệch nhiệt độ.
Thi Công Bê Tông Trong Thời Tiết Nóng và Mùa Mưa
Trong thời tiết nóng, nhiệt độ hỗn hợp bê tông cần khống chế dưới 30-35°C. Các biện pháp bao gồm dùng nước mát, che nắng, dùng xi măng ít tỏa nhiệt, đổ bê tông vào ban đêm hoặc sáng sớm. Trong mùa mưa, cần có biện pháp tiêu thoát nước, điều chỉnh lượng nước trộn, và che chắn khi thi công.
Thi Công Bê Tông Bằng Cốp Pha Trượt
Quy trình đổ và trượt bê tông được thực hiện liên tục, với tốc độ trượt đảm bảo cường độ bê tông đạt yêu cầu. Cần kiểm tra độ thăng bằng, sai số tim trục, độ thẳng đứng của cốp pha.
Hoàn Thiện Bề Mặt Bê Tông
Bề mặt bê tông phải thỏa mãn yêu cầu về chất lượng, độ phẳng, đồng đều màu sắc theo thiết kế, được chia làm hai cấp: hoàn thiện thông thường và hoàn thiện cấp cao.
Kiểm Tra và Nghiệm Thu
Công tác kiểm tra và nghiệm thu là bước cuối cùng để đánh giá chất lượng công trình.
Kiểm Tra
Bao gồm kiểm tra cốp pha, đà giáo (Bảng 1), cốt thép (Bảng 10), vật liệu, thiết bị, quy trình sản xuất, tính chất hỗn hợp bê tông (độ sụt, độ đồng nhất, cường độ). Các yêu cầu kiểm tra chất lượng bê tông được chi tiết hóa trong Bảng 19. Mẫu kiểm tra cường độ bê tông được lấy và bảo dưỡng theo quy định. Cường độ bê tông đạt yêu cầu khi giá trị trung bình của tổ mẫu không nhỏ hơn mác thiết kế và không có mẫu nào dưới 85% mác thiết kế.
Nghiệm Thu
Tiến hành tại hiện trường với đầy đủ hồ sơ bao gồm: chất lượng cốt thép, bê tông, kích thước, hình dáng, vị trí kết cấu so với thiết kế, bản vẽ hoàn công, biên bản thay đổi, kết quả kiểm tra vật liệu, biên bản nghiệm thu trung gian, nhật ký thi công. Sai lệch cho phép về kích thước và vị trí kết cấu được quy định trong Bảng 20.
Phụ Lục
Các phụ lục cung cấp thông tin chi tiết hỗ trợ việc áp dụng tiêu chuẩn, bao gồm số liệu thiết kế cốp pha đà giáo (Phụ lục A), phân loại và tính chất cốt thép (Phụ lục B), bảng tính sẵn thành phần vật liệu cho bê tông mác 100 (Phụ lục C), hệ số tính đổi cường độ mẫu bê tông (Phụ lục D), và bảng chuyển đổi đơn vị đo lường (Phụ lục E).
Nguồn: Tiêu chuẩn Việt Nam TCVN 4453:1995.
