Trạm Trộn Bê Tông Nhựa Nóng: Cấu Tạo, Quy Trình và Ứng Dụng Toàn Diện

Giới Thiệu

Bài viết này đi sâu vào trạm trộn bê tông nhựa nóng, một thiết bị cốt lõi trong ngành xây dựng hạ tầng giao thông. Chúng tôi sẽ phân tích chi tiết cấu tạo, nguyên lý hoạt động, các dây chuyền chế biến vật liệu, hệ thống điều khiển, cùng với các phương pháp sản xuất nhựa đường liên tục và gián đoạn. Mục tiêu là cung cấp cái nhìn toàn diện, chuyên sâu về trạm trộn bê tông nhựa nóng, giúp độc giả hiểu rõ vai trò và tầm quan trọng của nó trong việc tạo ra các sản phẩm nhựa đường chất lượng cao, đáp ứng yêu cầu kỹ thuật khắt khe của các công trình hiện đại. Từ cốt liệu, chất độn đến nhựa đường (bitum), mỗi thành phần đều được xử lý qua các quy trình phức tạp để tạo nên hỗn hợp hoàn chỉnh.

Các Thành Phần Cơ Bản Của Bê Tông Nhựa Nóng

Bê tông nhựa nóng, vật liệu không thể thiếu cho các công trình giao thông, được cấu thành từ ba thành phần chính: cốt liệu, chất độn và nhựa đường (bitum). Tỷ lệ chính xác giữa các thành phần này, được xác định bởi cấp phối thiết kế, đóng vai trò quyết định đến các tính chất cơ lý và độ bền của hỗn hợp bê tông nhựa cuối cùng.

Cốt liệu / Đá / Khoáng sản

Cốt liệu, bao gồm đá dăm, sỏi và cát với nhiều kích cỡ hạt khác nhau, tạo nên khung chịu lực vững chắc cho bê tông nhựa. Sự phối hợp đa dạng về cỡ hạt giúp đảm bảo độ ổn định và khả năng chịu tải trọng hiệu quả cho mặt đường.

Chất độn / Bột đá

Chất độn, hay còn gọi là bột khoáng, có chức năng lấp đầy các khoảng trống nhỏ giữa các hạt cốt liệu. Điều này giúp tăng cường độ liên kết, độ đặc chắc và tính ổn định cho hỗn hợp. Có hai nguồn chất độn chính được sử dụng:

• Chất độn tái sinh: Thu hồi từ bụi phát sinh trong quá trình sản xuất bê tông nhựa, sau đó được xử lý và lưu trữ trong các silo chuyên dụng.
• Chất độn nhập khẩu: Được khai thác từ các nguồn bên ngoài, đáp ứng các tiêu chuẩn kỹ thuật về thành phần và cỡ hạt, được bảo quản trong silo riêng biệt.

Bitum (Nhựa đường)

Nhựa đường (bitum) là chất kết dính hữu cơ dạng lỏng nhớt, có nguồn gốc từ dầu mỏ. Trong hỗn hợp bê tông nhựa nóng, nhựa đường đóng vai trò bao bọc và liên kết các hạt cốt liệu và chất độn, tạo thành một khối đồng nhất, bền vững. Nhựa đường thường được vận chuyển và bảo quản ở nhiệt độ cao, khoảng 160°C, trong các bồn chứa chuyên dụng có hệ thống gia nhiệt và giữ nhiệt để duy trì tính lưu động cần thiết cho quá trình sản xuất.

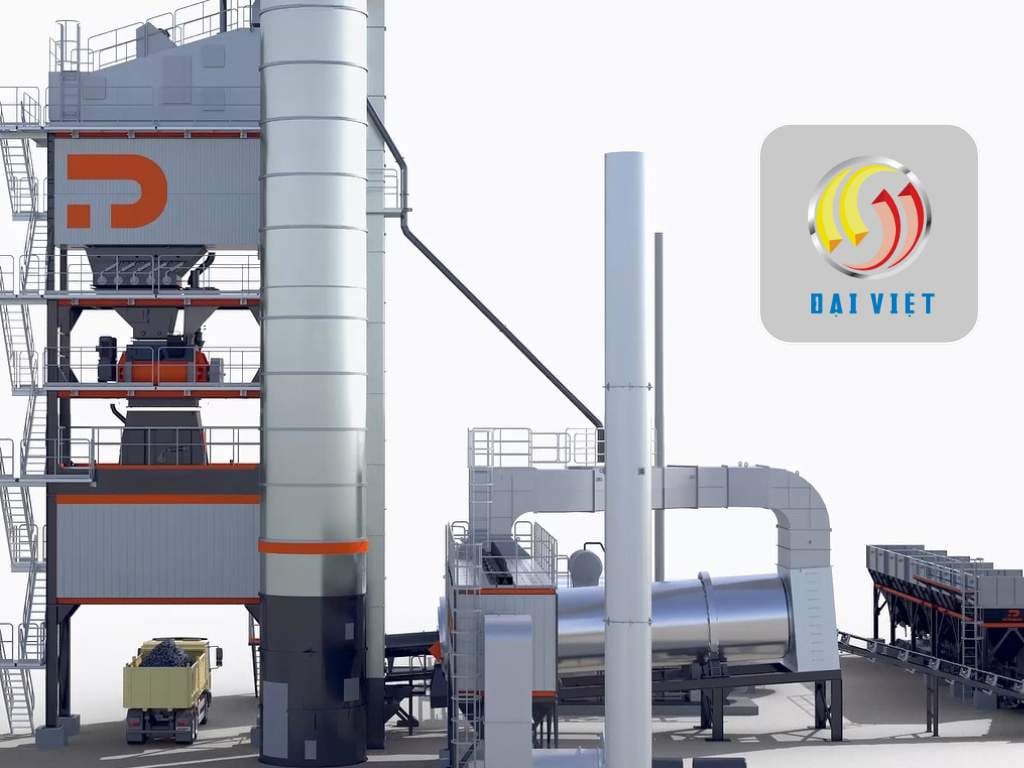

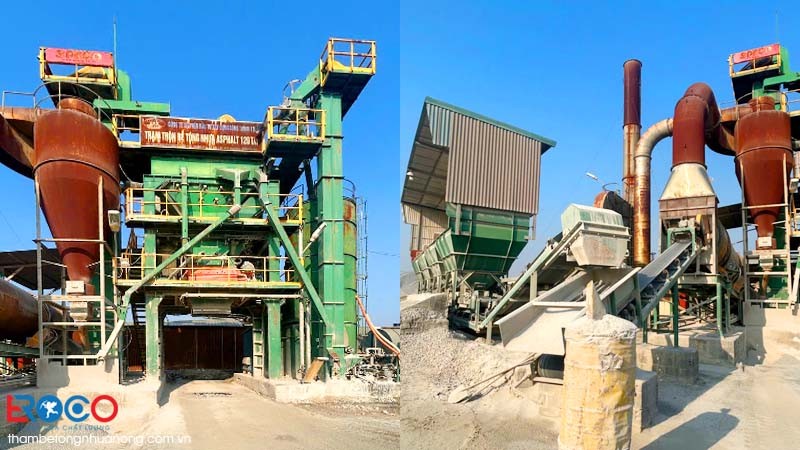

Tổng Quan Về Trạm Trộn Bê Tông Nhựa Nóng

Một trạm trộn bê tông nhựa nóng là một hệ thống phức tạp, nơi ba thành phần chính – cốt liệu, chất độn và nhựa đường – được xử lý, định lượng và phối trộn theo tỷ lệ chính xác để tạo ra hỗn hợp bê tông nhựa nóng thành phẩm. Mỗi bộ phận của trạm trộn đảm nhiệm một chức năng chuyên biệt, phối hợp nhịp nhàng để đạt được chất lượng sản phẩm tối ưu.

Dây Chuyền Chế Biến Khoáng Chất (Cốt Liệu)

Dây chuyền này chịu trách nhiệm xử lý cốt liệu từ khâu tiếp nhận đến khi phân loại theo kích cỡ hạt.

1. Hệ thống Cấp Liệu Nguội

Tiếp nhận cốt liệu (đá dăm, sỏi, cát) từ các nguồn cung cấp, lưu trữ theo từng loại và cỡ hạt trong các phễu tiếp liệu. Tại đây, cốt liệu được định lượng sơ bộ theo tỷ lệ quy định trong cấp phối thiết kế bằng phễu cân.

2. Tang Sấy và Đầu Đốt

Cốt liệu ẩm được sấy khô và gia nhiệt đến nhiệt độ yêu cầu (khoảng 160°C) trong tang sấy quay. Quá trình này được thực hiện bởi đầu đốt sử dụng nhiên liệu như dầu DO, FO hoặc gas. Quạt hút tạo áp suất âm bên trong tang sấy, hỗ trợ quá trình sấy và hút bụi.

3. Hệ thống Gom Bụi

Hệ thống này thu gom bụi mịn phát sinh trong quá trình sấy từ tang sấy. Bụi được lọc qua cyclon và thiết bị lọc bụi (thường là lọc túi vải). Bụi thu hồi có thể được tái sử dụng làm chất độn tái sinh hoặc xử lý theo quy định môi trường.

4. Băng Nâng Nóng

Vận chuyển cốt liệu đã được sấy khô và nóng từ tang sấy lên tháp trộn. Băng tải được chế tạo từ vật liệu chịu nhiệt để đảm bảo an toàn và hiệu quả.

5. Máy Sàng Lọc

Cốt liệu nóng được phân loại thành các cỡ hạt khác nhau bằng sàng rung. Mỗi cỡ hạt sẽ được chuyển đến phễu nóng tương ứng.

6. Công Đoạn Phễu Nóng

Lưu trữ tạm thời cốt liệu nóng đã được phân loại theo cỡ hạt, sẵn sàng cung cấp cho các công đoạn tiếp theo.

7. Phễu Cân Khoáng Chất

Định lượng chính xác khối lượng từng loại cốt liệu từ phễu nóng theo cấp phối thiết kế. Cân được điều khiển tự động để đảm bảo độ chính xác cao cho từng mẻ trộn.

Dây Chuyền Chế Biến Chất Độn

Dây chuyền này quản lý việc lưu trữ và định lượng chất độn, bao gồm cả chất độn tái sinh và chất độn nhập khẩu.

1. Silo Chứa Chất Độn Tái Sinh

Lưu trữ chất độn thu hồi từ quá trình gom bụi. Silo thường được làm bằng thép tấm đặc, có thang tiếp cận mái và được thiết kế chắc chắn.

2. Silo Chứa Chất Độn Nhập Khẩu

Dùng để bảo quản chất độn bột khoáng được mua từ bên ngoài. Silo này cũng được làm bằng thép tấm đặc và có bộ lọc trên nắp.

3. Phễu Cân Chất Độn

Chất độn từ các silo được cân chính xác theo công thức thiết kế trước khi đưa vào quy trình trộn.

4. Băng Nâng Chất Độn và Silo Đệm

Băng nâng đôi vận chuyển chất độn (tái sinh và nhập khẩu) riêng biệt đến các silo đệm. Tại đây, chất độn được lưu trữ tạm thời trước khi được định lượng bằng vít định lượng riêng cho từng loại vào cân chất độn.

Dây Chuyền Chế Biến Bitum (Nhựa Đường)

Dây chuyền này đảm bảo nhựa đường luôn ở trạng thái sẵn sàng cho sản xuất.

1. Các Bồn Chứa Bitum

Nhựa đường được vận chuyển và bảo quản ở nhiệt độ khoảng 160°C trong các bồn chứa chuyên dụng. Các bồn này có hệ thống gia nhiệt và giữ nhiệt, cùng với các cảm biến đo mức, cảnh báo tối thiểu/tối đa. Tùy vào nhu cầu, trạm trộn có thể trang bị nhiều bồn chứa cho các loại nhựa đường khác nhau.

2. Phễu Cân Bitum

Nhựa đường được cân chính xác theo công thức thiết kế trước khi đưa vào bộ trộn.

Dây Chuyền Sản Xuất Nhựa Đường (Trộn Hỗn Hợp)

Đây là trái tim của trạm trộn, nơi tất cả các thành phần được phối trộn.

1. Công Đoạn Cân và Trộn

Các thành phần cốt liệu, chất độn và bitum được định lượng chính xác bằng các hệ thống cân riêng biệt (cân khoáng, cân chất độn, cân bitum). Sau đó, tất cả được đưa vào bộ trộn.

2. Bộ Trộn

Trong bộ trộn, các vật liệu được phối trộn đồng nhất trong một chu kỳ nhất định (thường là 45 giây). Với dung tích bộ trộn và thời gian chu kỳ, năng suất trộn của trạm trộn được tính toán (ví dụ: bộ trộn 2 tấn, chu kỳ 45 giây cho năng suất 160 tấn/giờ).

3. Silo Chứa Vật Liệu Đã Trộn

Nhựa đường thành phẩm sau khi trộn có thể được lưu trữ trong các silo chứa vật liệu đã trộn. Thiết kế silo có thể nằm dưới tháp trộn, với các buồng chứa riêng biệt, được cấp liệu bằng thùng cấp liệu hoặc máng chuyển hướng. Các buồng silo được trang bị máy dò mức tối đa và nắp xả gia nhiệt.

4. Thùng Chất Liệu và Máng Chuyển Hướng

Thùng chất liệu điều khiển bằng điện vận chuyển hỗn hợp từ bộ trộn vào silo chứa. Máng chuyển hướng vật liệu là một giải pháp thay thế tiết kiệm chi phí, cho phép định vị nhanh và lựa chọn silo.

Các Phương Thức Tải Nhựa Đường Thành Phẩm:

• Tải trực tiếp: Nhựa đường được chất thẳng xuống xe tải nếu trạm không có silo tải.
• Kết cấu silo 1 buồng nằm phía dưới: Nhựa đường rơi từ máy trộn vào buồng silo.
• Kết cấu silo nhiều buồng nằm phía dưới: Nhựa đường được vận chuyển đến buồng silo tương ứng bằng thùng chất liệu hoặc máng chuyển hướng.
• Silo ngang: Nhựa đường được vận chuyển đến silo tương ứng bằng thùng chất liệu nghiêng.

Sản Xuất Nhựa Đường Liên Tục và Gián Đoạn

Hai phương pháp sản xuất chính được áp dụng tại các trạm trộn bê tông nhựa nóng là sản xuất liên tục và gián đoạn.

Sản Xuất Nhựa Đường Gián Đoạn

Trong quy trình gián đoạn, các thành phần (cốt liệu, nhựa đường, phụ gia) được định lượng chính xác và đưa vào buồng trộn theo từng mẻ riêng biệt. Phương pháp này cho phép điều chỉnh linh hoạt cấp phối giữa các mẻ, đáp ứng yêu cầu đa dạng của từng lớp kết cấu áo đường. Ưu điểm nổi bật là khả năng kiểm soát chính xác định lượng vật liệu và thời gian trộn, từ đó nâng cao chất lượng đồng nhất của hỗn hợp bê tông nhựa thành phẩm. Các trạm trộn BENNINGHOVEN thường hoạt động theo nguyên lý này.

Sản Xuất Nhựa Đường Liên Tục

Ngược lại, quy trình sản xuất liên tục diễn ra không ngừng nghỉ, vật liệu được cấp liệu và trộn liên tục theo một tốc độ ổn định. Phương pháp này mang lại năng suất cao, phù hợp cho các công trình quy mô lớn yêu cầu khối lượng bê tông nhựa đồng nhất. Tuy nhiên, sản xuất liên tục hạn chế khả năng điều chỉnh cấp phối khi cần thay đổi loại bê tông nhựa.

Dây Chuyền Chế Biến Cốt Liệu Chi Tiết

Bộ Cấp Liệu Nguội

Các loại cốt liệu được chứa trong các phễu riêng theo cỡ hạt. Số lượng phễu có thể thay đổi tùy theo loại trạm trộn và yêu cầu khách hàng. Dựa trên công thức cấp liệu nguội, khoáng chất được định lượng thông qua các đai cấp liệu. Cốt liệu sau đó được đưa vào tang sấy thông qua các loại băng tải.

Sấy và Nung Nóng

Trong máy sấy (tang sấy), cốt liệu được sấy khô và nung nóng bằng đầu đốt. Đầu đốt có thể thay đổi kích thước và công suất, hoạt động với nhiều loại nhiên liệu (dầu, gas, than cám). Nguyên tắc vận chuyển vật chất trong tang sấy là dòng chảy ngược, vật liệu chạy về phía ngọn lửa.

Cấu Tạo Máy Sấy

Máy sấy gồm ba vùng chính: vùng đầu vào, vùng làm khô và nung nóng, và vùng chống cháy. Các tấm nâng trong tang sấy giúp tạo ra một tấm chắn vật liệu, nơi vật liệu được sấy khô và làm nóng bằng khí nóng. Vùng chống cháy bảo vệ tang trống khỏi lửa nóng.

Đầu Đốt Hiện Đại

Đầu đốt kết hợp cho phép thay đổi nhiên liệu dễ dàng. Chúng có hiệu suất tiêu thụ cao, giảm thiểu khí thải gây ô nhiễm nhờ công nghệ kiểm soát hiện đại, thiết kế nhỏ gọn và dễ bảo trì.

Hệ Thống Gom Bụi

Bụi mịn sinh ra trong quá trình sấy được thu gom và lọc.

1. Ống Dẫn Khí Thô

Các hạt mịn được chuyển vào hệ thống thu gom bụi do áp suất thấp trong tang sấy.

2. Bộ Phân Tách Sơ Bộ

Tách các hạt lớn hơn theo nguyên tắc lệch hướng, sử dụng lực hấp dẫn và quán tính. Vật liệu tách ra (chất độn thô) được chuyển đến băng nâng nóng.

3. Công Đoạn Lọc

Túi lọc bằng nỉ kim mịn lọc các hạt mịn còn lại từ khí thô. Chúng được làm sạch bằng không khí áp suất thấp, đảm bảo hiệu quả tối đa.

4. Hệ Thống Quét Khí với Máy Thổi Khí Làm Sạch

Hệ thống này đảm bảo làm sạch các túi lọc một cách hiệu quả.

5. Máng Gom Bụi

Chất độn mịn được thu gom và vận chuyển vào silo chứa chất độn tái sinh để tái sử dụng.

Sàng Lọc và Phân Tách

Băng nâng nóng vận chuyển đá lên điểm cao nhất của trạm trộn, sau đó qua máng đến hệ thống sàng lọc.

Băng Nâng Nóng

Bao gồm các thùng gắn trên dây chuyền kép ổn định, vận chuyển đá nóng lên cao.

Hệ Thống Sàng

Trang bị sàng 4, 5 hoặc 6 tầng tùy thuộc vào kích thước trạm trộn, giúp gom lại cốt liệu có các kích thước hạt khác nhau.

Công Đoạn Phễu Nóng

Hoàn thiện dây chuyền chế biến cốt liệu, cung cấp cốt liệu đã phân loại cho các quy trình tiếp theo.

Dây Chuyền Chế Biến Chất Độn Chi Tiết

Chất độn (bột khoáng) đóng vai trò quan trọng trong việc lấp đầy khoảng trống, tăng độ liên kết và độ ổn định cho hỗn hợp.

Dự Trữ Chất Độn

• Chất độn tái sinh: Thu hồi từ bụi sản xuất, lưu trữ trong silo riêng. Việc sử dụng giúp bảo vệ môi trường và tiết kiệm chi phí.
• Chất độn nhập khẩu: Bột khoáng từ nguồn bên ngoài, đáp ứng yêu cầu kỹ thuật, được vận chuyển và bảo quản trong silo chuyên dụng.

Vai trò của chất độn bao gồm lấp đầy khoảng trống, tăng cường độ liên kết giữa cốt liệu và nhựa đường, nâng cao độ bền, độ ổn định và khả năng chống thấm nước. Hàm lượng chất độn được xác định theo cấp phối thiết kế.

Hệ Thống Chất Độn

1. Silo Chứa Chất Độn Tái Sinh

Lưu trữ chất độn tái sinh, thường làm bằng thép tấm đặc, có thang bảo vệ mái.

2. Silo Chứa Chất Độn Nhập Khẩu

Bảo quản chất độn nhập khẩu, cũng làm bằng thép tấm đặc, có bộ lọc trên nắp.

3. Băng Nâng Chất Độn

Vận chuyển chất độn đến hệ thống cân và trộn. Cần có băng nâng đôi để xử lý riêng biệt hai loại chất độn.

4. Silo Đệm

Chất độn được lưu trữ tạm thời tại đây trước khi được định lượng bằng vít định lượng riêng cho từng loại vào cân chất độn.

Dây Chuyền Chế Biến Bitum Chi Tiết

Lưu Trữ Bitum

Nhựa đường (bitum) là chất kết dính hữu cơ, có nguồn gốc dầu mỏ. Nó được chiết xuất trong quá trình lọc hóa dầu thô. Trong sản xuất bê tông nhựa nóng, nhựa đường bao bọc và liên kết các hạt cốt liệu và chất độn.

Nhựa đường được vận chuyển và bảo quản ở nhiệt độ khoảng 160°C trong các bồn chứa chuyên dụng có hệ thống gia nhiệt và giữ nhiệt. Việc duy trì nhiệt độ này giúp nhựa đường luôn ở trạng thái lỏng, dễ dàng bơm và định lượng. Các trạm trộn hiện đại thường có nhiều bồn chứa để đáp ứng nhu cầu đa dạng về chủng loại và khối lượng nhựa đường.

Hệ Thống Bitum

Các bể chứa bitum được trang bị các kết nối cho đường ống định lượng, đổ đầy và chuyển khí. Bên trong bể được phủ lớp sơn bitum. Đầu dò mức thủy tĩnh với bộ giới hạn tối thiểu và tối đa giúp đo mức làm đầy và điều khiển hệ thống sưởi, quá trình đổ đầy. Bể được cách nhiệt hiệu quả bằng bông khoáng và ốp bằng tấm kim loại định hình. Hai mắt nâng lớn giúp lắp đặt dễ dàng.

Dây Chuyền Sản Xuất Nhựa Đường Chi Tiết

Công Đoạn Cân và Trộn

Đây là trung tâm của trạm trộn. Cốt liệu, chất độn và bitum được định lượng chính xác theo công thức thiết kế và đưa vào bộ trộn. Các quá trình cân diễn ra song song.

1. Cân Khoáng

Định lượng cốt liệu từ phễu nóng.

2. Cân Chất Độn

Định lượng chất độn từ silo chứa.

3. Cân Bitum

Định lượng nhựa đường từ bồn chứa.

4. Bộ Trộn

Sau khi cân, tất cả vật liệu được đưa vào bộ trộn để tạo thành một khối đồng nhất. Thiết kế bộ trộn rộng rãi đảm bảo mức làm đầy tối ưu (không vượt quá 60%), giảm hao mòn và tạo sự pha trộn đồng nhất.

Chu Kỳ Trộn / Mẻ Trộn

Chu kỳ trộn thường là 45 giây, được gọi là một đợt. Năng suất trộn của trạm trộn được tính toán dựa trên dung tích bộ trộn và thời gian chu kỳ. Ví dụ: Năng suất trộn = (Dung tích bộ trộn) (3600 giây/giờ / Thời gian chu kỳ).

Silo Chứa Vật Liệu Đã Trộn

Nhựa đường thành phẩm được lưu trữ trong các silo chứa vật liệu đã trộn trước khi vận chuyển đi.

Thiết Kế Kết Cấu Silo Bên Dưới

Các buồng silo được cấp liệu riêng lẻ bằng thùng cấp liệu hoặc máng chuyển hướng. Mỗi buồng có máy dò mức tối đa và nắp xả gia nhiệt điện. Thân silo được cách nhiệt và bao phủ bởi tấm kim loại định hình.

Thùng Chất Liệu

Vận chuyển hỗn hợp từ bộ trộn vào silo chứa đã chọn. Nắp xả được làm nóng bằng điện và thùng có lớp lót chống mài mòn.

Máng Chuyển Hướng Vật Liệu Đã Được Trộn

Giải pháp thay thế tiết kiệm chi phí, cho phép lựa chọn silo nhanh chóng. Quá trình chuyển đổi đầu ra từ bộ trộn thay đổi đơn giản bằng hành trình xi lanh.

Các Phương Thức Tải Trực Tiếp và Lưu Trữ:

• Tải trực tiếp: Nhựa đường từ bộ trộn chất thẳng xuống xe tải.
• Kết cấu silo 1 buồng nằm phía dưới: Nhựa đường rơi từ máy trộn trực tiếp vào buồng silo.
• Kết cấu silo nhiều buồng nằm phía dưới: Nhựa đường được vận chuyển đến buồng silo tương ứng bằng thùng chất liệu hoặc máng chuyển hướng.
• Silo ngang: Nhựa đường được vận chuyển đến silo tương ứng bằng thùng chất liệu nghiêng.

Hệ Thống Kiểm Soát Trạm Trộn

Hệ thống điều khiển đóng vai trò trung tâm, giám sát và vận hành toàn bộ quy trình sản xuất.

Hệ Thống Điều Khiển BENNINGHOVEN Leitsystem BLS3000

Hệ thống này được phát triển đặc biệt để kiểm soát các trạm trộn bê tông nhựa theo mẻ. Người vận hành điều khiển trạm từ cabin, giám sát toàn bộ quá trình trên hai màn hình.

Màn Hình Bên Trái: Kiểm Soát Quá Trình Trộn

• Theo dõi và kiểm soát toàn bộ quá trình trộn, bao gồm định lượng khoáng và vật liệu tái chế.
• Hệ thống cơ sở dữ liệu để tạo công thức, quản lý đơn hàng và báo cáo.
• Báo cáo WEB có thể truy vấn từ máy tính bên ngoài.
• Thay đổi tỷ lệ tái chế linh hoạt trong quá trình sản xuất.

Màn Hình Bên Phải: Kiểm Soát Quy Trình Trạm

• Theo dõi và kiểm soát toàn bộ quá trình sấy và bảo quản.
• Thao tác đơn giản với chức năng “Tự động khởi động” và “Tự động dừng”, cùng khả năng điều khiển thủ công.
• Hiển thị trực quan các giá trị thiết lập và thực tế quan trọng.
• Đánh giá lỗi đơn giản, phân tích và tối ưu hóa trạm trộn dựa trên dữ liệu lưu trữ.
• Thiết lập các thông số trạm và truyền động từ trạm điều khiển.
• Màn hình hiển thị rõ ràng, cấu trúc tốt và thao tác đơn giản giúp người dùng làm quen nhanh chóng. Các trục trặc được hiển thị dưới dạng văn bản rõ ràng để xử lý kịp thời.

Thông Số Kỹ Thuật Của Hệ Thống Điều Khiển Trạm

• Tiêu chuẩn: Hệ thống điều khiển BENNINGHOVEN BLS3000, bộ điều hòa không khí, phân phối điện áp thấp, 2 màn hình giám sát, hệ thống bảo trì từ xa, phụ kiện công nghiệp chất lượng cao, UPS, hệ thống điều khiển hỗ trợ bộ điều khiển.
• Tùy chọn (Option): Trình tạo công thức tái chế, màn hình giám sát thứ 3, hệ thống bảo trì từ xa qua GSM, hệ thống backup NAS, kết nối cân xe tải, giám sát năng lượng, máy in, trạm làm việc thứ 2, giao diện dữ liệu RESTful, báo cáo, tải bể bitum giải phóng, đầu đốt giới hạn công suất nhiệt 19,8 MW.

Ngày cập nhật 14/01/2026 by Văn Vũ
