Trong các dự án hạ tầng trọng điểm mang tính chiến lược hiện nay, việc chuẩn bị một thư viện cad máy đào chuẩn xác là bước đi quan trọng giúp các kỹ sư cơ giới hóa tối ưu hóa biện pháp thi công trên các phần mềm kỹ thuật. Tệp dữ liệu này không chỉ đơn thuần là các nét vẽ hình học mà còn chứa đựng các thông số kỹ thuật thực tiễn về kích thước, tầm với và bán kính hoạt động của các dòng máy xúc đào SANY hàng đầu thế giới.
Tổng hợp dữ liệu block thư viện cad máy đào và thiết bị thi công cơ giới hiện đại năm 2026.Hình ảnh tổng hợp các biến dạng thiết bị trong bộ thư viện thiết kế cơ giới.
Ứng dụng thực tế của thư viện cad máy đào trong tổ chức thi công
Việc sở hữu một thư viện cad máy đào đồng bộ giúp các nhà thầu thi công cao tốc và cầu đường tại Việt Nam giảm thiểu sai sót trong khâu lập Tổng mặt bằng thi công (Site Layout). Khi dàn máy được mô phỏng đúng tỷ lệ 1:1, kỹ sư có thể tính toán chính xác khoảng cách an toàn giữa các thiết bị, xác định vị trí đặt máy đào SY215C hoặc SY365H sao cho tối ưu hóa chu kỳ luân chuyển xe ben trong khai thác mỏ hoặc đào đắp nền đường. Điều này trực tiếp ảnh hưởng đến bài toán giá thành và tiến độ thi công toàn dự án, nhất là khi yêu cầu về độ chính xác cơ giới hóa ngày càng cao.
Trong môi trường AutoCAD chuyên dụng, các block thuộc thư viện cad máy đào thường được thiết kế dưới dạng Dynamic Block, cho phép người dùng thay đổi góc nghiêng của cần (boom), tay gàu (arm) và góc mở của gàu xúc (bucket). Điều này cực kỳ hữu ích khi mô phỏng các ca làm việc khó như đào rãnh sâu dưới chân taluy hoặc đổ thải lên các dòng xe ben tải trọng lớn 60 tấn như SANY SYK60W. Đối với SANY Việt Nam, việc cung cấp dữ liệu kỹ thuật minh bạch là cam kết hàng đầu giúp đối tác vận hành thiết bị hiệu quả nhất.
Phân tích chi tiết các khối thiết bị trong bộ thư viện
1. Hệ thống xe bơm và trộn bê tông chuyên dụng
Trong bộ thư viện cad máy đào và máy xây dựng này, các xe bơm bê tông được thể hiện với độ chi tiết rất cao về hệ thống chân chống thủy lực và tầm với của cần bơm. Đối với thi công cầu đường, việc xác định phạm vi chân chống của xe bơm là yếu tố sống còn để đảm bảo an toàn lao động, tránh tình trạng sụt lún nền đất gây lật máy. Các thông số về bán kính quay và chiều cao vươn cần tối đa được trích xuất trực tiếp từ catalog kỹ thuật của SANY Heavy Industry, giúp bản vẽ đạt độ tin cậy tuyệt đối.

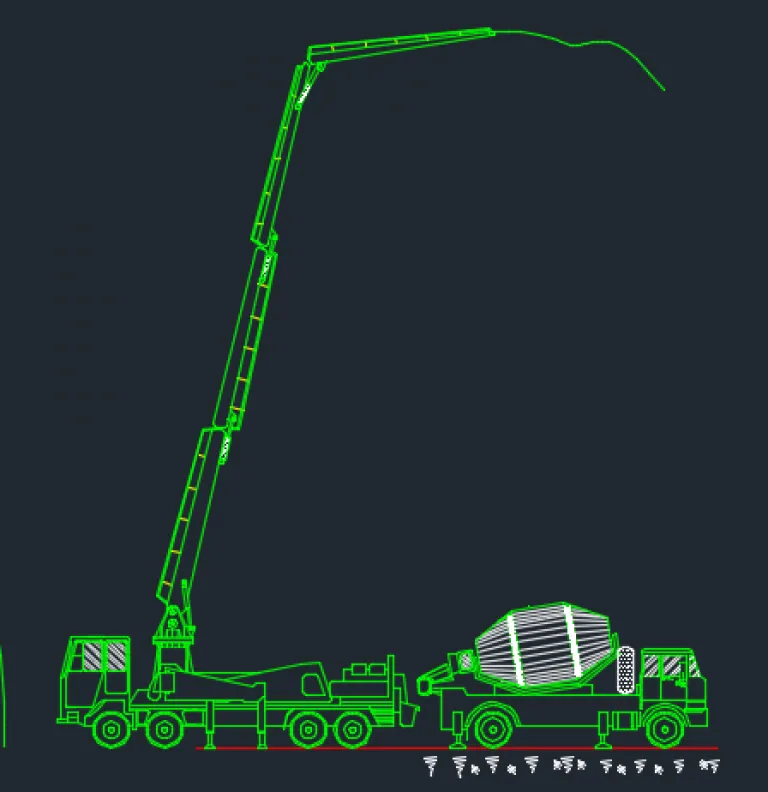

Chi tiết kỹ thuật xe bơm bê tông cần SANY trong bộ thư viện cad máy đào và thiết bị xây dựng.Mô tả chi tiết xe bơm bê tông cần với đầy đủ hệ thống chân chống và cần phân phối.
2. Dòng máy đào gàu thuận và máy xúc thủy lực SANY
Thiết bị máy đào gàu thuận trong thư viện cad máy đào là công cụ không thể thiếu đối với các công trường khai thác đá hoặc đào nền đất cứng. Khác với gàu nghịch thông thường, máy gàu thuận yêu cầu biểu thị không gian đổ thải ở vị trí cao hơn. Bản vẽ thể hiện rõ ràng cấu trúc của gàu xúc với lực cắt lớn (breakout force), giúp kỹ sư tính toán được năng suất thực tế dựa trên dung tích gàu (bucket capacity) từ 1.0m³ đến 1.9m³ tùy theo model như SY215C hay SY365H.

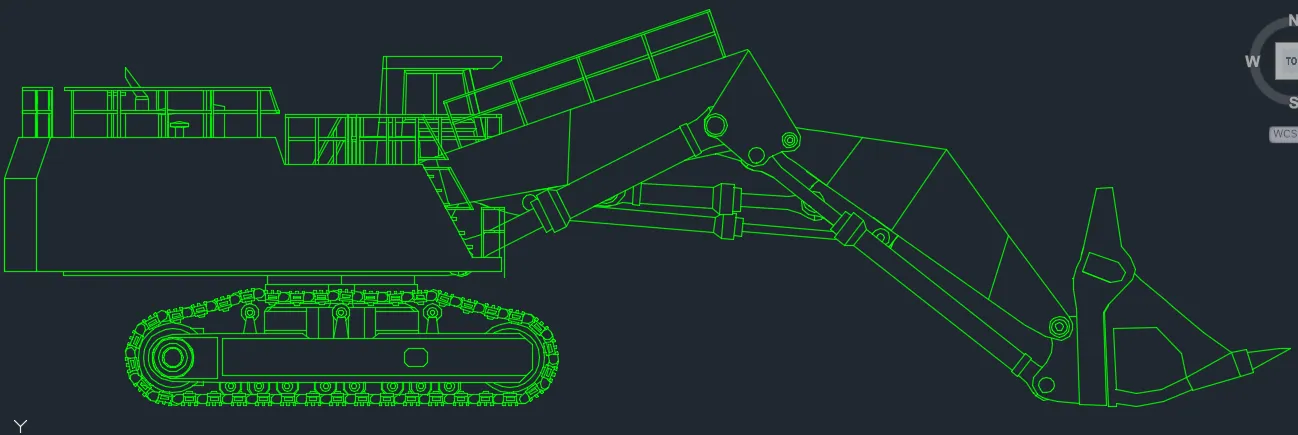

Mô phỏng biên dạng máy đào gàu thuận SANY chuẩn kích thước 1:1 trong môi trường AutoCAD chuyên nghiệp.Bản vẽ máy đào gàu thuận hỗ trợ tính toán bán kính đào và chiều cao đổ thải thực tế.
3. Thiết bị san gạt và hoàn thiện nền đường cao tốc
Máy san gạt xuất hiện trong thư viện cad máy đào mở rộng này đóng vai trò then chốt trong giai đoạn thi công lớp cấp phối đá dăm (sub-base) và lớp nền thượng. Với khả năng điều chỉnh góc nghiêng lưỡi ben linh hoạt, bản vẽ cad máy san giúp mô phỏng chính xác quá trình tạo độ dốc ngang mặt đường theo tiêu chuẩn kỹ thuật. Tại các dự án cao tốc Bắc-Nam, sự kết hợp giữa máy đào SANY và máy san đã giúp các nhà thầu rút ngắn 15% thời gian tạo khuôn đường so với các phương pháp thủ công truyền thống.

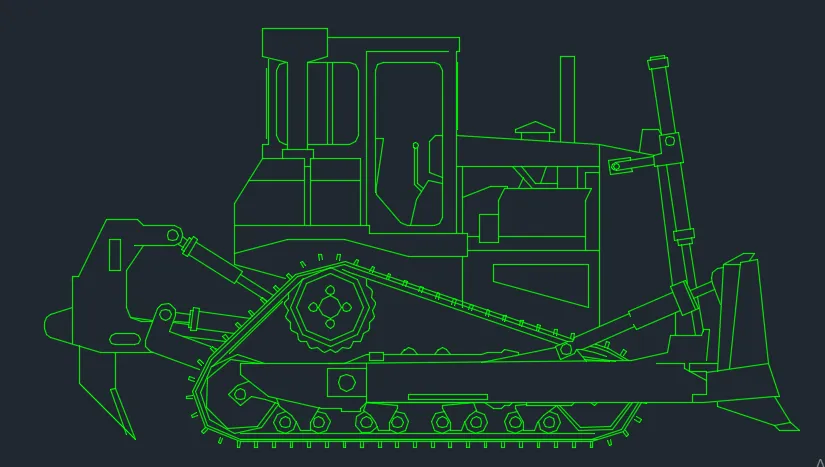

Block máy san mặt đường SANY hỗ trợ thiết kế biện pháp thi công nền hạ đường cao tốc năm 2026.Mô phỏng máy san đất phục vụ công tác quy hoạch cao độ cốt nền dự án hạ tầng.
Thông số kỹ thuật tham chiếu cho kỹ sư thiết kế
Để hỗ trợ người dùng thư viện cad máy đào có cái nhìn chính xác nhất về năng suất thiết bị, SANY Việt Nam cung cấp bảng thông số tham chiếu của hai dòng máy xúc phổ biến nhất hiện nay:
| Thông số kỹ thuật (2026) | SANY SY215C (Đa năng) | SANY SY365H (Heavy Duty) |
|---|---|---|
| Trọng lượng vận hành (kg) | 21,500 | 36,500 |
| Dung tích gàu tiêu chuẩn (m³) | 1.0 | 1.6 – 1.9 |
| Công suất động cơ (hp/rpm) | 158 / 2000 (Isuzu 4HK1X) | 280 / 2100 (Cummins QSL9) |
| Tầm với đào lớn nhất (m) | 9.92 | 10.95 |
| Độ sâu đào lớn nhất (m) | 6.67 | 7.20 |
| Tiêu hao nhiên liệu (L/h) | 12 – 14 (Thấp hơn 15% đối thủ) | 22 – 25 |
| Bán kính quay đuôi máy (mm) | 2,890 | 3,510 |
Lưu ý: Các thông số trên mang tính chất tham khảo cho việc dàn trang thư viện cad máy đào, giá trị thực tế có thể thay đổi tùy theo điều kiện địa chất và cấu hình máy. Liên hệ SANY Việt Nam để nhận báo giá chi tiết.
So sánh hiệu quả vận hành và bài toán ROI (Hoàn vốn)
Khi lựa chọn thiết bị cho thư viện cad máy đào, các chủ đầu tư thường so sánh khắt khe giữa SANY và các thương hiệu như Cat, Komatsu hay Volvo. Qua thực tế kiểm chứng tại nhiều dự án khai mỏ tại Quảng Ninh, dòng SANY SY315C-10 cho thấy khả năng tiết kiệm nhiên liệu vượt trội nhờ hệ thống thủy lực tích cực điều khiển bằng điện (E-EPOS).
Dữ liệu từ hơn 500 thiết bị vận hành tại Việt Nam năm 2025 cho thấy, chi phí vận hành mỗi giờ của máy đào SANY thấp hơn trung bình 12-18% so với đối thủ cùng phân khúc nhờ vào chính sách bảo hành dài hạn và phụ tùng thay thế sẵn có. Điều này giúp rút ngắn thời gian hoàn vốn (ROI) xuống còn 1.8 – 2.2 năm thay vì 3 năm như trước đây, tạo lợi thế cạnh tranh cực lớn cho các nhà thầu nhỏ và vừa.
Tiêu chuẩn an toàn và quy trình vận hành thiết bị nặng
CẢNH BÁO QUAN TRỌNG: Việc vận hành máy xúc đào và các thiết bị cơ giới nặng PHẢI được thực hiện bởi nhân sự có chứng chỉ an toàn lao động (ATLĐ) theo đúng quy định của Pháp luật Việt Nam và tiêu chuẩn ISO 6165.
Trong quá trình thiết kế biện pháp thi công bằng thư viện cad máy đào, kỹ sư cần đặc biệt lưu ý:
- Khoảng cách an toàn điện: Luôn giữ khoảng cách từ 2m đến 6m với đường dây cao thế tùy theo cấp điện áp.
- Kiểm soát vùng nguy hiểm: Bán kính quay toa của máy xúc là khu vực tuyệt đối không có người qua lại khi máy đang hoạt động.
- Ổn định nền đất: Tuyệt đối không vận hành máy sát mép hố đào mà không có biện pháp gia cường chống sạt lở.
- Kiểm tra đầu ca: Hệ thống thủy lực, phanh và tín hiệu cảnh báo phải được xác nhận hoạt động bình thường trước khi vào ca sản xuất 18h/ngày.
Tải xuống thư viện autocad máy đào và thiết bị xây dựng 2026
Bộ sưu tập thư viện cad máy đào này được SANY Việt Nam biên soạn nhằm hỗ trợ cộng đồng kỹ sư xây dựng, đơn vị thiết kế kiến trúc và các nhà thầu cơ giới chuyên nghiệp. Với dữ liệu được định dạng .DWG sạch, không virus, không rác layout, bạn có thể dễ dàng Copy-Paste vào các dự án trọng điểm đòi hỏi tính thẩm mỹ và độ chính xác kỹ thuật cao.
Link tải thư viện cad máy đào chuẩn SANY: (Vùi lòng nhập mật khẩu giải nén: BIMEDU92DANGHUYTRU) Tải về tại đây
SANY Việt Nam tự hào là đơn vị cung cấp các giải pháp máy công trình toàn diện, từ xe lu rung/tĩnh phục vụ làm đường asphalt đến các dòng cần trục bánh xích SCC tải trọng hàng trăm tấn cho các dự án điện gió. Việc áp dụng đồng bộ thư viện cad máy đào chính hãng vào quy trình thiết kế không chỉ thể hiện tính chuyên nghiệp mà còn là nền tảng cho sự an toàn và bền vững của mọi công trình giao thông trọng điểm quốc gia trong giai đoạn 2026-2030.
