Bảng điều khiển taplo và màn hình LCD trên máy xúc Hitachi đóng vai trò như “bộ não” giám sát vận hành — hiển thị ký hiệu báo lỗi trên máy xúc Hitachi, thông số nhiệt độ nước làm mát, áp suất dầu động cơ, và mức nhiên liệu theo thời gian thực. Với dòng Hitachi Zaxis ZX-1 (ZX75US-1, ZX200-1, ZX210-1, ZX225-1, ZX230-1, ZX240-1, ZX270-1), việc hiểu chính xác 25 ký hiệu trên taplo giúp tài xế phát hiện sớm sự cố, giảm 40% thời gian chết máy do chẩn đoán sai.

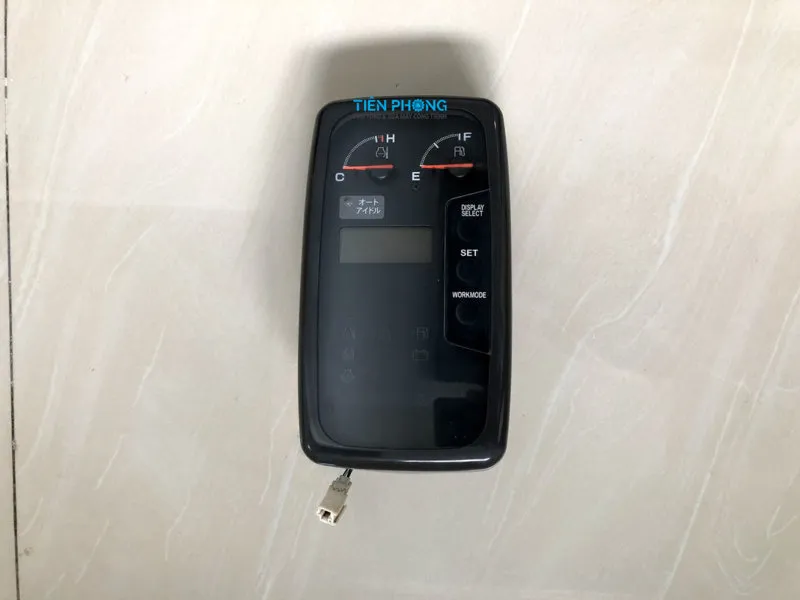

Màn hình máy xúc Hitachi ZX75US-1, ZX200-1, ZX210-1, ZX225-1, ZX230-1, ZX240-1, ZX270-1 với bảng điều khiển taplo hiển thị đầy đủ ký hiệu báo lỗi và thông số vận hành
Sự Khác Biệt Giữa Các Thế Hệ Màn Hình Hitachi
Hitachi thiết kế lại taplo qua từng thế hệ — ZX-1 dùng màn hình LCD đơn sắc 4 dòng, ZX-3 nâng cấp lên màn hình màu 5.7 inch, ZX-5 tích hợp cảm ứng điện dung. Điểm chung: tất cả đều tuân thủ ISO 6165 về bố trí công tắc an toàn, nhưng vị trí nút MODE và SET khác nhau 100%. Ví dụ: trên ZX-1, nút MODE (số 3) nằm bên trái màn hình LCD, trong khi ZX-3 đặt ở góc phải dưới.
Lưu ý an toàn: Chỉ vận hành máy xúc khi đã được cấp chứng chỉ an toàn lao động theo Thông tư 50/2015/TT-BLĐTBXH. Đọc sai ký hiệu báo lỗi có thể dẫn đến hư hỏng động cơ Isuzu 6HK1X (công suất 123 kW) hoặc sự cố thủy lực nghiêm trọng.

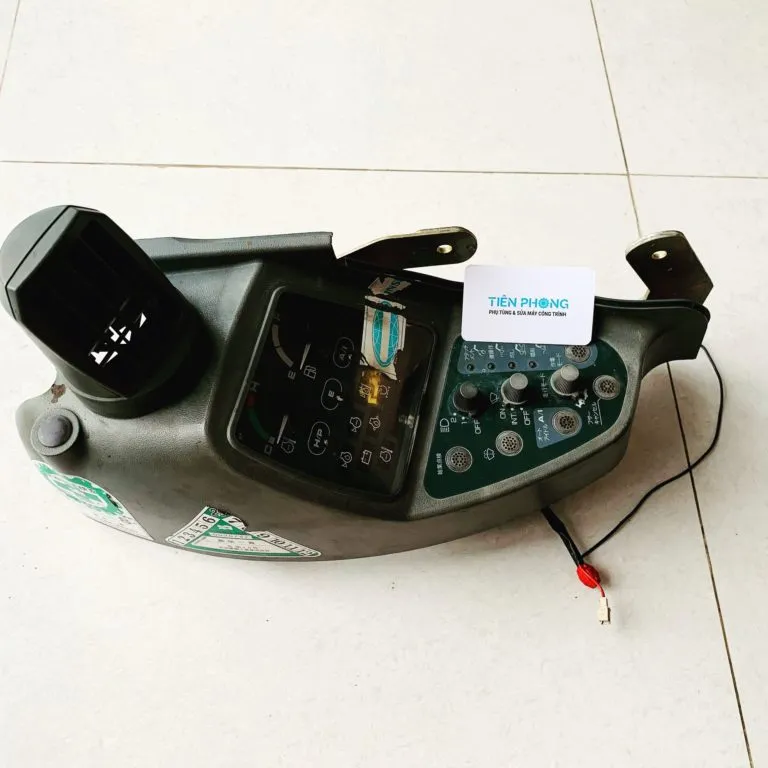

Màn hình máy xúc Hitachi EX120-5, EX200-5, EX220-5 thế hệ cũ với bảng taplo analog kết hợp LCD
19 Ký Hiệu Chính Trên Taplo Hitachi ZX-1
Nhóm Giám Sát Động Cơ
1. Đồng hồ nhiệt độ nước làm mát: Thang đo 40-120°C. Vùng xanh (70-90°C) là nhiệt độ làm việc tối ưu. Nếu kim vào vùng đỏ (>105°C), đèn cảnh báo số 14 sẽ nhấp nháy — dừng máy ngay, kiểm tra két nước và bơm tuần hoàn.
11. Chỉ báo mức dầu động cơ: Đèn vàng sáng khi mức dầu thấp hơn vạch MIN trên thước đo. Động cơ Isuzu 6HK1X cần 28 lít dầu nhớt 15W-40 API CI-4. Thiếu dầu 2 lít có thể làm hỏng bạc trục khuỷu sau 50 giờ vận hành.
12. Chỉ báo áp suất dầu động cơ: Đèn đỏ sáng khi áp suất <196 kPa (2 kgf/cm²) ở tốc độ không tải. Nguyên nhân: bơm dầu hỏng, lọc dầu tắc, hoặc rò rỉ đường ống. Vận hành khi đèn này sáng sẽ thiêu trụ động cơ trong 15 phút.
13. Chỉ báo làm nóng trước (Glow Plug): Đèn vàng sáng 5-8 giây khi khởi động lạnh (<10°C). Chờ đèn tắt mới xoay chìa khóa sang START. Bỏ qua bước này khiến động cơ diesel khó nổ, tăng khói trắng.
Nhóm Hệ Thống Nhiên Liệu & Thủy Lực
2. Đồng hồ mức nhiên liệu: Thang đo E-F (Empty-Full). Thùng nhiên liệu ZX200-1 chứa 400 lít diesel. Tiêu hao trung bình: 18 lít/giờ ở chế độ đào (mode H), 12 lít/giờ ở chế độ tiết kiệm (mode S).
6. Chỉ báo mức nhiên liệu thấp: Đèn vàng nhấp nháy khi còn <50 lít (12% dung tích). Dự trữ đủ cho 2.5 giờ vận hành ở chế độ S. Không để cạn bình — bơm cao áp sẽ hút không khí, gây khó khởi động.
9. Chỉ báo lọc dầu thủy lực: Đèn vàng sáng khi độ chênh áp qua lọc >350 kPa, nghĩa là lọc đã tắc 80%. Thay lọc ngay (mã phụ tùng 4656608) — dầu bẩn làm mòn piston bơm thủy lực Kawasaki K3V112DT (lưu lượng 2×112 cc/rev).
10. Chỉ báo mức nước làm mát: Đèn đỏ sáng khi mức nước trong két phụ thấp hơn vạch LOW. Bổ sung hỗn hợp nước cất + ethylene glycol (tỷ lệ 50:50) đến vạch FULL. Kiểm tra rò rỉ ở ống cao su và nắp két.

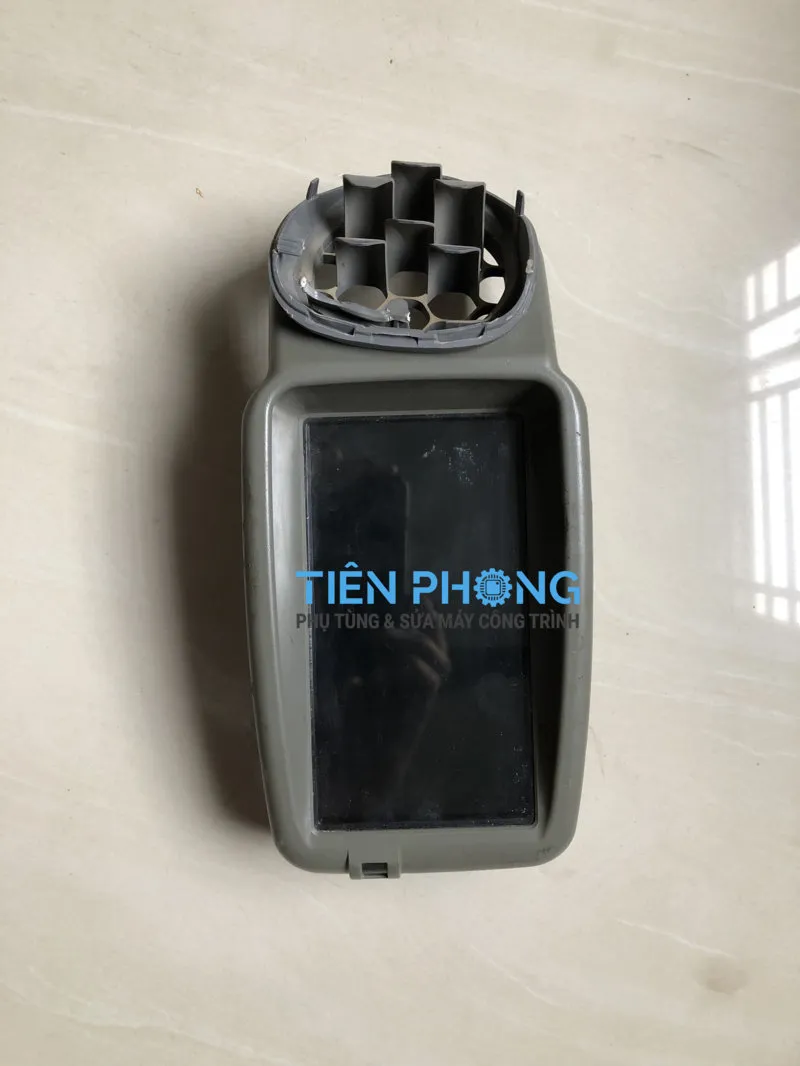

Taplo máy xúc Hitachi ZX200-5A thế hệ mới với màn hình LCD màu và bố trí ký hiệu báo lỗi tối ưu hóa
Nhóm Điện & Khởi Động
8. Chỉ báo bình sạc điện: Đèn đỏ sáng khi máy phát điện (alternator 24V-60A) không sạc bình. Nguyên nhân: dây curoa lỏng, chổi than mòn, hoặc điốt cầu hỏng. Bình ắc quy 2×12V-100Ah sẽ cạn sau 4 giờ nếu không sửa.
14. Chỉ báo quá nhiệt: Đèn đỏ nhấp nháy + còi báo liên tục khi nhiệt độ nước >110°C hoặc nhiệt độ dầu thủy lực >90°C. Hệ thống tự động giảm công suất động cơ xuống 60% để bảo vệ. Dừng máy, để nguội 30 phút.
Nhóm Chế Độ Làm Việc
5. Nút chuyển đổi chế độ: 4 chế độ vận hành trên ZX200-1:
- H (Heavy): Công suất tối đa 123 kW, tốc độ bơm thủy lực 100%, tiêu hao 18 L/h — dùng khi đào đất sét cứng
- S (Standard): Công suất 105 kW, tốc độ bơm 85%, tiêu hao 15 L/h — đào đất thường
- L (Light): Công suất 90 kW, tốc độ bơm 70%, tiêu hao 12 L/h — san gạt, nạp vật liệu
- B (Breaker): Giới hạn lưu lượng dầu 180 L/phút cho búa phá
15. Chỉ báo chế độ đào: Đèn xanh sáng khi chọn mode H/S/L. Đèn tắt ở mode B (chế độ phá).
16. Chỉ báo chế độ attachment: Đèn vàng sáng khi kích hoạt đường thủy lực phụ cho kẹp gỗ, búa phá, hoặc gầu nghiền. Lưu lượng tối đa: 220 L/phút ở áp suất 34.3 MPa.
