Trong hệ thống truyền dẫn động năng của máy xây dựng SANY, cấu tạo ly hợp thủy lực (thường gọi là biến mô) đóng vai trò là “trái tim” kết nối giữa động cơ diesel và hộp số. Không chỉ đơn thuần là bộ phận nối gián tiếp, thiết bị này còn có khả năng khuếch đại mô-men xoắn, giúp các dòng máy xúc, máy ủi vận hành mạnh mẽ trong các điều kiện tải trọng cực nặng mà vẫn đảm bảo độ êm ái, tránh gây sốc cho hệ thống cơ khí.
Ly hợp thủy lực (Biến mô) là gì?
Biến mô thủy lực là một loại khớp nối chất lỏng đặc biệt, được thiết kế để truyền năng lượng quay từ trục khuỷu động cơ sang trục sơ cấp của hộp số tự động hoặc hộp số thủy lực. Tại SANY Việt Nam, chúng tôi nhận thấy các dòng máy xúc đào sử dụng ly hợp thủy lực giúp tách biệt tải trọng ra khỏi nguồn năng lượng chính khi máy dừng hoặc máy gặp vật cản quá lớn.
Hoạt động dựa trên nguyên lý thủy động lực học, bộ phận này thay thế hoàn toàn bàn đạp ly hợp cơ khí truyền thống. Thay vì sử dụng ma sát khô, năng lượng được truyền tải thông qua dòng dầu thủy lực áp suất cao, giúp bảo vệ động cơ khỏi tình trạng chết máy đột ngột khi tải thay đổi bất thường.

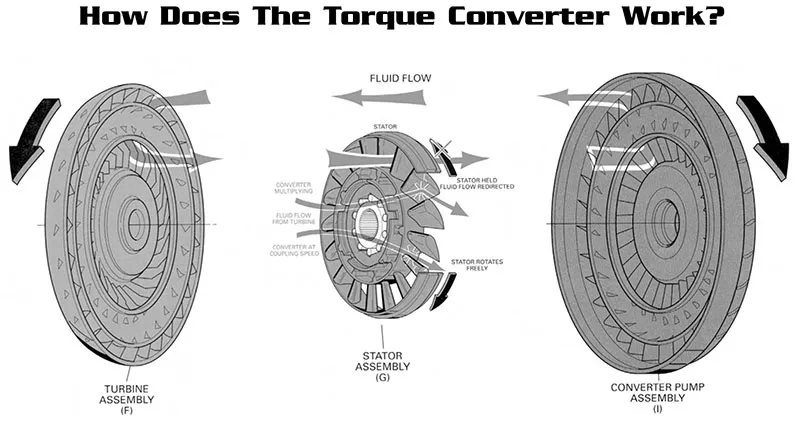

Sơ đồ cấu tạo ly hợp thủy lực gồm bánh bơm, tuabin và bộ phản ứngCấu tạo chi tiết và nguyên lý điều hướng dòng dầu trong biến mô thủy lực năm 2026
Chi tiết cấu tạo ly hợp thủy lực trên máy công trình
Để đạt được hiệu suất truyền tải tối ưu, cấu tạo ly hợp thủy lực hiện đại bao gồm 3 thành phần chính hoạt động phối hợp chặt chẽ trong một vỏ thép kín chứa đầy dầu truyền động:
1. Bánh bơm (Impeller/Pump)
Bánh bơm được gắn trực tiếp vào vỏ biến mô, và vỏ này lại kết nối với bánh đà của động cơ. Cụm các cánh quạt cong được thiết kế chính xác để khi động cơ quay, lực ly tâm sẽ đẩy dầu thủy lực văng ra phía ngoài với tốc độ cực cao. Bánh bơm hoạt động như một máy bơm ly tâm, chuyển hóa năng lượng cơ học từ động cơ thành động năng của dòng dầu.
2. Bánh xe tuabin (Turbine)
Tuabin nằm đối diện với bánh bơm nhưng không có kết nối cơ khí trực tiếp. Các cánh của tuabin nhận dòng dầu cao tốc từ bánh bơm bắn vào, tạo ra lực quay cho trục sơ cấp của hộp số. Đây là nơi năng lượng thủy lực được chuyển hóa ngược lại thành năng lượng cơ học để làm xe di chuyển. Trong cấu tạo ly hợp thủy lực thế hệ mới 2026, tuabin còn tích hợp “ly hợp khóa” (Lock-up clutch) để kết nối trực tiếp bánh bơm và tuabin khi đạt tốc độ cao, giúp loại bỏ sự trượt và tiết kiệm nhiên liệu.
3. Bộ phản ứng (Stator)
Nằm ở giữa bánh bơm và tuabin, stator là bộ phận tạo nên sự khác biệt giữa biến mô và khớp nối thủy lực thông thường. Nó có nhiệm vụ chuyển hướng dòng dầu hồi về từ tuabin sao cho dòng dầu này đập vào bánh bơm theo hướng quay của động cơ. Quá trình này tạo ra hiệu ứng khuếch đại mô-men xoắn, có thể lên tới 2-3 lần so với mô-men gốc của động cơ. Stator được gắn trên một khớp một chiều, chỉ cho phép xoay theo một hướng nhất định để tối ưu hóa dòng chảy.
Nguyên lý vận hành và các giai đoạn chuyển hóa
Hiểu rõ cấu tạo ly hợp thủy lực đòi hỏi người vận hành cần nắm bắt 3 giai đoạn làm việc đặc thù:
- Giai đoạn dừng xe (Stall): Động cơ vẫn quay bánh bơm nhưng người vận hành đạp phanh khiến tuabin đứng yên. Lúc này, sự chênh lệch tốc độ là lớn nhất, dòng dầu luân chuyển mạnh mẽ tạo ra mô-men xoắn cực đại để sẵn sàng khởi hành.
- Giai đoạn tăng tốc: Khi nhả phanh và tăng ga, tuabin bắt đầu quay theo bánh bơm. Mô-men xoắn lúc này vẫn được khuếch đại nhưng giảm dần khi tốc độ hai bánh dần tiệm cận nhau.
- Giai đoạn khớp nối (Coupling): Khi máy đạt vận tốc ổn định (thông thường trên 60km/h hoặc tốc độ định mức), tuabin đạt khoảng 90-95% tốc độ bánh bơm. Lúc này, hiệu năng khuếch đại mô-men về 0, biến mô hoạt động như một khớp nối thủy lực đơn thuần.
Biểu đồ mô-men xoắn và hiệu suất ly hợp thủy lực trong các giai đoạn vận hànhĐặc tính kỹ thuật của hệ thống truyền động thủy lực trên các dòng máy SANY
Phân loại ly hợp thủy lực trong công nghiệp
Dựa vào yêu cầu về tải trọng và công suất, cấu tạo ly hợp thủy lực được chia làm hai dòng chính:
- Biến mô đơn tầng: Phổ biến trên các dòng xe tải, máy xúc lật nhỏ. Ưu điểm là cấu trúc đơn giản, chi phí bảo trì thấp và độ bền cao.
- Biến mô đa tầng (3 tầng): Thường thấy trên các dòng máy ủi SANY công suất lớn hoặc thiết bị đặc chủng. Với 3 vòng cánh tuabin, loại này có thể khuếch đại mô-men xoắn lên gấp 5 lần, cho phép máy kéo những khối lượng đất đá khổng lồ ở tốc độ thấp rất hiệu quả.
Hướng dẫn bảo trì và tiêu chuẩn kỹ thuật SANY 2026
Tại Trung tâm kỹ thuật SANY Việt Nam, hơn 80% các sự cố liên quan đến hệ thống truyền động thủy lực bắt nguồn từ việc không tuân thủ lịch thay dầu và lọc định kỳ. Dưới đây là các thông số kỹ thuật và khuyến nghị chuyên gia:
- Dầu thủy lực: Sử dụng dầu đạt chuẩn ISO VG46 cho điều kiện khí hậu Việt Nam. Nếu vận hành tại khu vực nắng nóng liên tục trên 38°C, nên chuyển sang ISO VG68 để duy trì độ nhớt.
- Độ sạch của dầu: Phải kiểm soát theo tiêu chuẩn ISO 4406 (mức 18/16/13). Mạt kim loại nhỏ có thể làm trầy xước cánh tuabin, làm sai lệch dòng chảy.
- Lịch bảo dưỡng: Kiểm tra mức dầu mỗi 250 giờ. Thay thế lọc dầu truyền động mỗi 500 giờ và thay mới hoàn toàn dầu sau mỗi 2000 giờ vận hành.
- Phụ tùng chính hãng: Ưu tiên sử dụng phụ tùng SANY Genuine với mã Part Number dập nổi trên vỏ thiết bị để đảm bảo tính đồng bộ hoàn hảo hơn so với hàng OEM hoặc After-market.
CẢNH BÁO AN TOÀN: Hệ thống thủy lực trong hộp số có thể duy trì áp suất dư lên tới 350 bar. Trước khi tháo lắp hoặc kiểm tra cấu tạo ly hợp thủy lực, kỹ thuật viên bắt buộc phải xả áp hoàn toàn và sử dụng thiết bị bảo hộ chuyên dụng. Tuyệt đối không tự ý điều chỉnh van áp suất nếu không có sự giám sát của kỹ sư chuyên môn.
Việc đầu tư vào linh kiện chính hãng không chỉ giúp tối ưu hiệu suất truyền động mà còn giảm thiểu chi phí dừng máy (down-time). Một bộ ly hợp thủy lực được bảo dưỡng tốt có thể giúp tiết kiệm đến 15% lượng nhiên liệu tiêu thụ và kéo dài tuổi thọ động cơ diesel thêm hàng nghìn giờ vận hành. Để nhận bảng giá tham khảo các loại biến mô cho máy xúc, máy ủi SANY năm 2026, quý khách vui lòng liên hệ bộ phận phụ tùng chính hãng để được hỗ trợ chuyên sâu.
