Trong kỹ thuật xây dựng dân dụng và công nghiệp, việc tra cứu bảng diện tích cốt thép là bước bắt buộc để tính toán khả năng chịu lực của cấu kiện bê tông cốt thép (BTCT). Tại SANY Việt Nam, chúng tôi hiểu rằng sự chính xác trong từng milimet diện tích thép kết hợp với cường độ bê tông đạt chuẩn (mác bê tông) là yếu tố cốt lõi đảm bảo an toàn kết cấu bền vững cho mọi công trình.
Disclaimer: Mọi thông số trong bảng diện tích cốt thép dưới đây mang tính chất tra cứu kỹ thuật. Việc quyết định tiết diện thép cuối cùng phải do kỹ sư kết cấu phê duyệt dựa trên sơ đồ tính toán cụ thể và tiêu chuẩn TCVN 4453:1995.
Ý nghĩa của bảng diện tích cốt thép trong kết cấu bê tông
Cốt thép đóng vai trò chịu ứng suất kéo, trong khi bê tông chịu ứng suất nén. Việc sử dụng bảng diện tích cốt thép giúp kỹ sư nhanh chóng chuyển đổi từ diện tích thép yêu cầu (tính toán qua nội lực) sang số lượng thanh thép và đường kính cụ thể. Điều này đảm bảo hàm lượng cốt thép nằm trong giới hạn cho phép ($mu{min} le mu le mu{max}$), tránh lãng phí vật liệu hoặc gây nguy hiểm do hiện tượng “thép quá ít” hoặc “thép quá nhiều” dẫn đến phá hoại giòn.
1. Bảng diện tích cốt thép cơ bản cho dầm (cm²)
Đây là bảng quy đổi diện tích dựa trên đường kính ($phi$) và số lượng thanh thép. Đối với các dòng máy bơm bê tông cần SANY công suất lớn, việc bố trí thép dầm đúng khoảng cách giúp quá trình đổ bê tông tươi diễn ra thuận lợi, tránh hiện tượng rỗ tổ ong do cốt thép quá dày.
Bảng tra diện tích cốt thép cơ bản dựa trên đường kính và số lượng thanhChú thích: Bảng tổng hợp diện tích tiết diện ngang của cốt thép dầm phổ biến từ $phi$6 đến $phi$32.
Các lưu ý kỹ thuật khi chọn thép dầm:
- Đường kính chịu lực: Thường dao động từ 12mm đến 25mm. Đối với các nhịp dầm lớn, có thể sử dụng lên đến 32mm.
- Nguyên tắc phối hợp: Một tiết diện dầm không nên dùng quá 3 loại đường kính khác nhau. Các đường kính nên chênh lệch tối thiểu 2mm để dễ kiểm soát.
- Tương quan kích thước: Tránh chọn đường kính thép lớn hơn 1/10 bề rộng dầm để đảm bảo lớp bê tông bảo vệ và khả năng bám dính.
2. Bảng diện tích cốt thép sàn theo khoảng cách
Trong thi công sàn, thép thường được bố trí theo dạng lưới với khoảng cách (a). Bảng diện tích cốt thép sàn dưới đây giúp xác định diện tích thép trên 1 mét tới (m2/m).

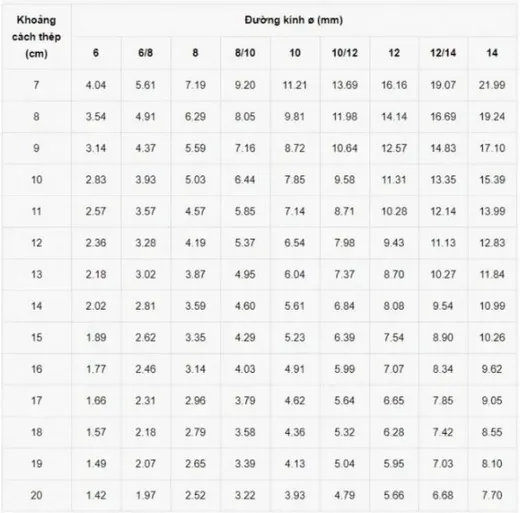

Bảng tra diện tích cốt thép sàn theo khoảng cách a (mm) và đường kính thanh thépChú thích: Tra cứu diện tích thép sàn dựa trên đường kính và khoảng cách rải thép (s).
Khi thi công sàn bằng bê tông tươi HZS, việc khống chế khoảng cách thép cực kỳ quan trọng. Nếu khoảng cách thép quá dày (a < 50mm), bê tông cốt liệu đá 1×2 sẽ khó lọt qua, gây rỗng kết cấu sàn.
3. Bảng diện tích cốt thép tròn và trọng lượng đơn vị
Bảng này cung cấp thông số về diện tích tiết diện đơn lẻ và trọng lượng trên mỗi mét dài, hỗ trợ bóc tách khối lượng và dự toán chi phí thép chính xác nhất cho năm 2026.
Bảng tra diện tích cốt thép tròn và trọng lượng đơn vị trên mét dàiChú thích: Thông số kỹ thuật chi tiết của các loại thép thanh vằn và thép tròn trơn.
4. Bảng diện tích cốt thép lưới (Thép hàn)
Lưới thép hàn là giải pháp hiện đại cho các nhà xưởng quy mô lớn, giúp tăng tốc độ thi công. Việc tra cứu bảng diện tích cốt thép lưới dưới đây giúp đảm bảo cường độ chịu kéo tương đương với thép buộc tay truyền thống.
Bảng tra diện tích cốt thép lưới thép hàn tiêu chuẩn cho các công trình công nghiệpChú thích: Diện tích thép lưới hàn thường dùng trong kết cấu nền nhà xưởng và đường bê tông.
Kết hợp mác bê tông và cấp phối chuẩn 2026
Để bảng diện tích cốt thép phát huy tối đa hiệu quả, cường độ bê tông phải tương xứng. Dưới đây là bảng cấp phối tham khảo cho bê tông trộn máy (SANY HZS) sử dụng xi măng mác PC40, đá 1×2:
| Mác bê tông | Xi măng (kg) | Cát vàng (m³) | Đá 1×2 (m³) | Nước (lít) | Ghi chú |
|---|---|---|---|---|---|
| M200 | 350 | 0.48 | 0.89 | 195 | Dùng cho nhà thấp tầng |
| M250 | 415 | 0.45 | 0.88 | 195 | Tiêu chuẩn nhà dân dụng |
| M300 | 450 | 0.43 | 0.87 | 195 | Dùng cho dầm, cột vượt nhịp |
Lưu ý: Tỷ lệ W/C (Nước/Xi măng) cần được kiểm soát chặt chẽ để đảm bảo độ sụt (slump) phù hợp cho xe bơm bê tông vận hành ổn định.
Kinh nghiệm thực tế từ chuyên gia SANY Việt Nam
Trong hơn 10 năm cung cấp giải pháp thiết bị bê tông từ trạm trộn đến xe bơm cần 37m – 62m, chúng tôi đúc kết các quy tắc “vàng” khi sử dụng bảng diện tích cốt thép:
- Độ dày lớp bảo vệ: Luôn tuân thủ TCVN 3105:1993. Lớp bê tông bảo vệ quá mỏng sẽ khiến cốt thép dễ bị ăn mòn, ảnh hưởng đến tuổi thọ công trình.
- Mối nối cốt thép: Không nên nối thép tại các vị trí có momen lớn. Khi nối, diện tích cốt thép tại vị trí nối không được vượt quá 50% tổng diện tích tiết diện.
- Lựa chọn thiết bị đổ: Với các cấu kiện có diện tích thép dày (như dầm chuyển, đài móng), cần sử dụng xe bơm bê tông có áp suất bơm cao và thợ điều khiển vận hành máy rung đầm kỹ để tránh bọt khí.
- Kiểm soát chất lượng: Cốt thép cần sạch rỉ sét, dầu mỡ trước khi đổ bê tông để đảm bảo lực dính kết (bond stress) tối đa.
Sử dụng bảng diện tích cốt thép một cách khoa học không chỉ giúp tiết kiệm chi phí mà còn là bảo chứng cho sự an toàn tuyệt đối của kết cấu. Nếu bạn đang cần tư vấn về giải pháp trạm trộn hoặc thiết bị tối ưu cho thi công bê tông cốt thép, hãy liên hệ với đội ngũ kỹ sư tại SANY Việt Nam để được hỗ trợ chuyên sâu.
