Trong kết cấu bê tông cốt thép, việc đảm bảo khả năng truyền lực giữa thép và bê tông thông qua tiêu chuẩn neo cốt thép là yếu tố sống còn quyết định độ an toàn của toàn bộ công trình. Sự sai lệch trong tính toán chiều dài neo có thể dẫn đến hiện tượng tuột neo, phá hủy giòn và gây sập đổ kết cấu mà không có dấu hiệu báo trước. Tại SANY Việt Nam, chúng tôi hiểu rằng chất lượng bê tông từ trạm trộn HZS120 hay áp lực bơm từ xe bơm cần 56m chỉ phát huy tối đa hiệu quả khi kỹ sư tuân thủ nghiêm ngặt các thông số kỹ thuật về cốt thép theo TCVN 5574:2018.
Bản cập nhật hướng dẫn kỹ thuật năm 2026 này sẽ đi sâu vào các công thức rút gọn, giúp kỹ sư thiết kế và giám sát hiện trường tính toán nhanh chóng, chính xác chiều dài neo và nối chồng cốt thép cho các loại mác bê tông phổ biến như M250, M300 và M400.
1. Cơ sở lý thuyết về tiêu chuẩn neo cốt thép theo TCVN 5574:2018
Theo quy định mới nhất tại mục 10.3.5 của TCVN 5574:2018, cơ chế neo giữ cốt thép không còn chỉ dựa trên kinh nghiệm mà được tính toán dựa trên cường độ chịu kéo của bê tông ($R_{bt}$) và diện tích bề mặt thanh thép. Việc sử dụng bê tông tươi từ các trạm trộn chất lượng cao của SANY giúp đảm bảo đặc tính lý hóa, tạo điều kiện cho lực dính kết giữa bề mặt thép có gờ và đá xi măng đạt ngưỡng tối ưu.
1.1. Công thức xác định chiều dài neo cơ sở ($l_{an}$)
Chiều dài neo cơ sở là đoạn dài cần thiết để truyền hết lực tính toán trong thanh thép sang bê tông. Phụ thuộc vào mác thép (CB300-V, CB400-V) và cấp độ bền bê tông (B20, B25, B30), công thức 255 trong TCVN 5574:2018 được xác định như sau:
Chú thích: Công thức 255 xác định giá trị $l_{an}$ dựa trên diện tích tiết diện cốt thép ($A_s$), chu vi thanh thép ($us$) và cường độ dính bám ($f{bd}$).
Trong đó, cường độ dính bám thiết kế $f_{bd}$ phụ thuộc rất lớn vào chất lượng cấp phối bê tông. Đối với các dòng xe bơm bê tông SANY SYG5430THB, việc đảm bảo độ sụt (slump) ổn định từ 12-18cm giúp bê tông bao bọc hoàn toàn thanh thép, loại bỏ các túi khí tại vùng neo, từ đó đảm bảo đúng giá trị thiết kế của tiêu chuẩn neo cốt thép.
1.2. Rút gọn công thức cho trường hợp phổ thông ($d < 32mm$)
Trong xây dựng dân dụng và nhà cao tầng thông thường, đường kính cốt thép chủ kéo thường không vượt quá 32mm. Để tối ưu hóa tốc độ tính toán tại công trường, kỹ sư có thể sử dụng công thức rút gọn dựa trên giả thiết lực dính bám đồng nhất:
Công thức rút gọn chiều dài neo cốt thép cho đường kính dưới 32mmChú thích: Biến đổi toán học giúp đưa chiều dài neo về hàm số của đường kính $d$ và tỷ lệ giữa cường độ thép/bê tông.
2. Chiều dài neo tính toán và các hệ số điều chỉnh
Thực tế thi công đòi hỏi việc điều chỉnh chiều dài neo dựa trên trạng thái ứng lực (kéo hoặc nén) và diện tích thép thực tế so với yêu cầu tính toán. Đây là phần trọng tâm của tiêu chuẩn neo cốt thép nhằm tiết kiệm vật liệu nhưng vẫn đảm bảo hệ số an toàn YMYL cho kết cấu.
2.1. Xác định chiều dài neo thiết kế ($l_{bd}$)
Chiều dài neo tính toán ($l_{bd}$) được xác định qua công thức 257 với sự can thiệp của hệ số $alpha$. Khi thép chịu kéo, $alpha = 1.0$ và khi chịu nén, $alpha = 0.75$ (do tác động của nén làm tăng lực dính bám nhờ hiệu ứng nở hông của thép).
Chú thích: Chiều dài neo thiết kế có tính đến tỷ lệ diện tích thép thực tế ($A{s,ef}$) và thép tính toán ($A{s,cal}$).
Đối với các dự án sử dụng trạm trộn bê tông SANY HZS90, cường độ bê tông đạt chuẩn giúp giá trị $l_{bd}$ ổn định, tránh việc phải tăng chiều dài neo gây lãng phí cốt thép và khó khăn khi đổ bê tông do mật độ thép quá dầy.
2.2. Giả thiết thực dụng cho kỹ sư hiện trường
Để ứng dụng nhanh tiêu chuẩn neo cốt thép tại hiện trường mà không cần dùng phần mềm, chúng ta thường sử dụng giá trị tối đa (trường hợp thép chịu kéo hoàn toàn) với giả thiết diện tích thép bố trí bằng diện tích thép tính toán:
Chú thích: Công thức này là cơ sở để lập các bảng tra nhanh $30d$, $40d$ truyền thống nhưng được cập nhật theo TCVN 5574 mới.
3. Tiêu chuẩn nối chồng cốt thép (Lap Splice) 2026
Nối chồng là một biến thể của neo, nơi lực được truyền giữa hai thanh cốt thép thông qua lớp bê tông bao quanh. Theo tiêu chuẩn neo cốt thép và nối chồng cốt thép 2026, chiều dài nối ($l_l$) chịu ảnh hưởng bởi vị trí nối và tỷ lệ thép được nối tại một tiết diện.
3.1. Hệ số nối chồng $alpha_2$
Hệ số $alpha_2$ phản ánh mức độ rủi ro tại vị trí nối. TCVN 5574:2018 quy định:
- Nối so le (dưới 50% diện tích): $alpha_2 = 1.2$ (vùng kéo) hoặc $0.9$ (vùng nén).
- Nối tại một vị trí (100% diện tích): $alpha_2 = 2.0$ (vùng kéo) hoặc $1.2$ (vùng nén).
Chú thích: Công thức xác định đoạn nối chồng thép để đảm bảo liên tục về ứng suất trong kết cấu.
Giá trị nhỏ nhất cho phép đối với chiều dài neo là 200mm và đối với nối chồng là 300mm. Tuy nhiên, khi sử dụng bê tông mác thấp hoặc thép cường độ cao (CB500-V), chiều dài này có thể lên tới $60d$ hoặc $70d$.
3.2. Ảnh hưởng của việc uốn móc đầu thép
Một lưu ý quan trọng trong tiêu chuẩn neo cốt thép là việc cho phép giảm chiều dài neo tới 30% nếu thanh thép có gờ được gập hoặc uốn đầu đúng quy cách kỹ thuật. Điều này cực kỳ hữu ích trong các cấu kiện có kích thước hình học hạn chế như dầm môi hoặc công trình sửa chữa.
Chú thích: Việc uốn móc giúp cơ chế neo chuyển từ lực dính dọc thân sang lực tì cơ học.
4. Bảng tra cứu chiều dài neo và nối chồng cốt thép 2026
Dưới đây là bảng tổng hợp giá trị chiều dài neo và nối chồng cho các mác bê tông phổ biến (M200-M400) ứng với thép CB300-V và CB400-V. Bảng này đã tích hợp các hệ số an toàn theo TCVN 5574:2018 và TCVN 4453:1995.

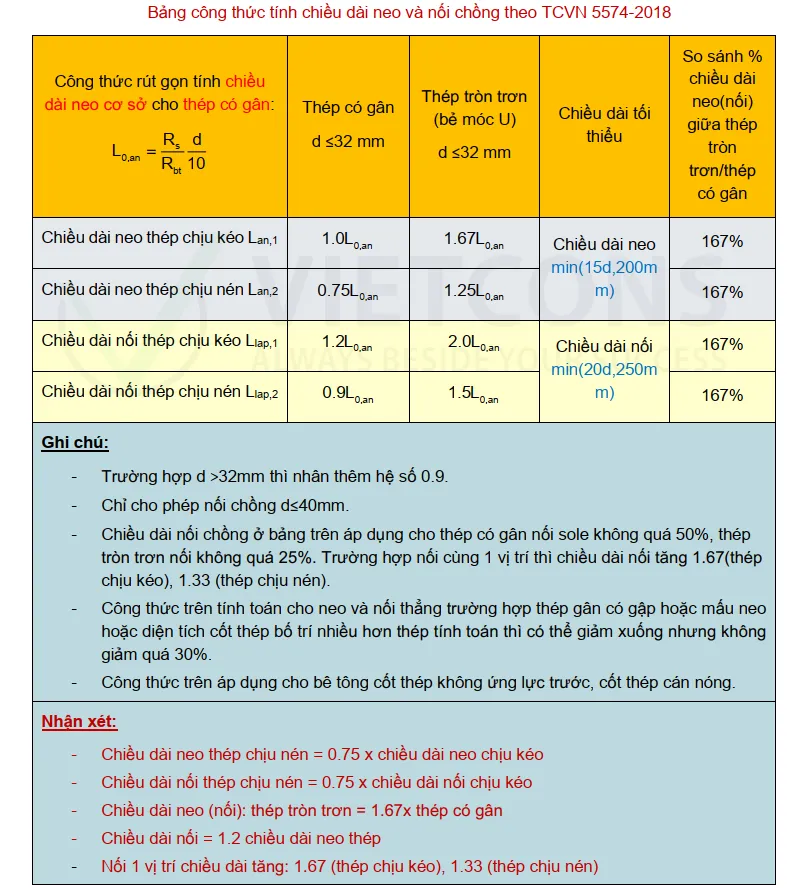

Bảng tổng hợp công thức tính chiều dài neo và nối chồng cốt thép phổ biếnChú thích: Bảng tra nhanh các hệ số $alpha$ tương ứng với trạng thái chịu lực của cốt thép.
Bảng tra chiều dài neo cốt thép ($l_{an}$) theo bội số đường kính ($d$):
| Loại thép | Mác bê tông | Chịu Kéo (Vùng trên) | Chịu Kéo (Vùng dưới) | Chịu Nén |
|---|---|---|---|---|
| CB300-V | M250 (B20) | $35d$ | $30d$ | $20d$ |
| M300 (B22.5) | $32d$ | $28d$ | $18d$ | |
| M400 (B30) | $28d$ | $25d$ | $15d$ | |
| CB400-V | M250 (B20) | $45d$ | $40d$ | $25d$ |
| M300 (B22.5) | $40d$ | $35d$ | $22d$ | |
| M400 (B30) | $35d$ | $31d$ | $20d$ |

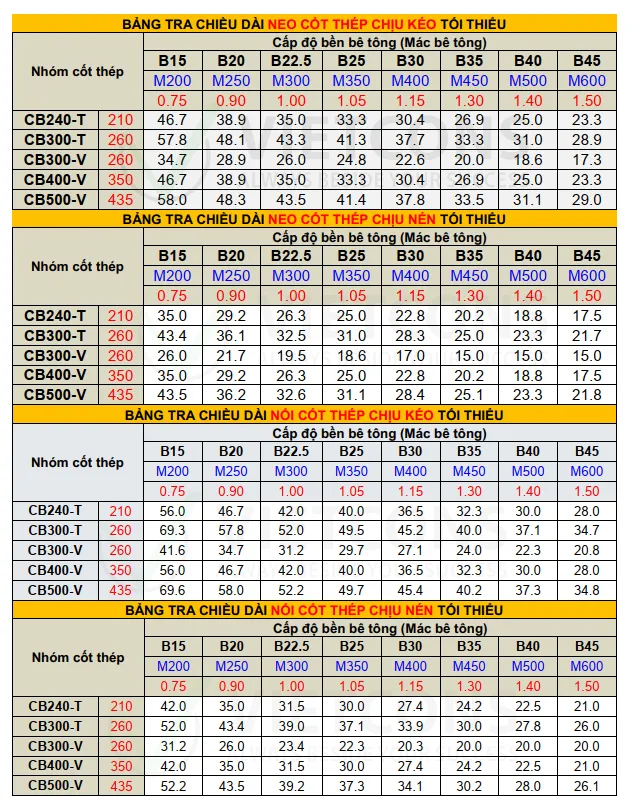

Bảng tra cứu chi tiết chiều dài neo cho các cấp độ bền bê tông khác nhauChú thích: Kết quả trong bảng cần được nhân với đường kính $d$ (mm) của thanh thép thực tế.
5. Ứng dụng thực tế và khuyến cáo từ SANY Việt Nam
Trong vai trò là đơn vị cung cấp thiết bị bê tông hàng đầu, SANY nhận thấy mối liên hệ mật thiết giữa công nghệ đổ bê tông và hiệu quả ứng dụng tiêu chuẩn neo cốt thép. Khi sử dụng xe bơm cần SANY với hệ thống giảm chấn thông minh, bê tông được đưa vào ván khuôn một cách êm thuận, giảm thiểu sự phân tầng. Điều này cực kỳ quan trọng vì bê tông bị phân tầng sẽ làm giảm lực dính bám xung quanh thanh thép, khiến chiều dài neo tính toán không còn đủ tin cậy.
Lưu ý kỹ thuật quan trọng:
- Kiểm soát độ sụt: Độ sụt bê tông phải phù hợp với mật độ cốt thép. Nếu thép quá dầy, cần tăng độ sụt để bê tông len lỏi vào các vị trí neo. Tham chiếu TCVN 3105:1993 về phương pháp thử hỗn hợp bê tông.
- Công tác đầm dùi: Đầm dùi kỹ tại các nút khung (cột – dầm) nơi tập trung nhiều điểm neo. Tuy nhiên, tránh chạm đầu đầm trực tiếp vào cốt thép đã bắt đầu đông kết để không làm hỏng liên kết dính bám.
- Mác bê tông: Sự chuyển đổi từ khái niệm Mác (M) sang Cấp độ bền (B) theo TCVN 5574:2018 cần được kỹ sư nắm vững. Ví dụ, mác M300 hiện nay tương đương cấp B22.5 hoặc B25 tùy theo độ tin cậy.
Disclaimer: Mọi thông số về chiều dài neo và nối chồng cốt thép trong bài viết này mang tính chất tham khảo cho công tác lập biện pháp thi công và dự toán. Việc áp dụng cụ thể vào công trình phải được kỹ sư kết cấu có chứng chỉ hành nghề phê duyệt dựa trên hồ sơ thiết kế và kết quả thí nghiệm vật liệu thực tế tại hiện trường.
Để đảm bảo chất lượng bê tông đồng nhất cho các công trình trọng điểm, quý khách hàng có thể tìm hiểu thêm về các dòng trạm trộn và xe bơm bê tông của SANY – công nghệ Đức Putzmeister tại hệ thống phân phối chính thức của SANY Việt Nam.
Mã QR tra cứu tài liệu kỹ thuật về thiết kế kết cấu bê tông cốt thépQuét mã QR để cập nhật thêm các hướng dẫn mới nhất về thi công và thiết kế kết cấu năm 2026.
